隨著國家政府陸續頒布關于煤礦智能化建設的文件，智慧礦山的建設已迫在眉睫。監測監控、人員定位、壓風自救、供水施救、通信聯絡、緊急避險六大系統，這些如同生命的脈搏，跳動著井下安全的心跳。而在這六大系統的背后，是越來越多的產品、系統間的融合，對于井下數據傳輸系統的要求也越來越高。為應對六大系統的融合改革，義煤集團和客戶共同推出了井上井下萬兆環網建設升級改造項目，在原本千兆環網的基礎上進行網絡傳輸升級，對六大系統的融合升級打下良好的基礎。

針對煤礦的建設目標和需求，邁威通信從系統的安全性和穩定性角度出發，借鑒自身豐富的信息化建設及運維經驗，為客戶打造了一套煤礦萬千環網通信解決方案，全面覆蓋了煤礦的地面和井下通信需求。

系統特點

① 系統采用萬兆光纖傳輸，更大的帶寬承載更大的數據量;

② 環網協議采用邁威通信MW-Ring V2協議環網，算法更先進，組網更穩定，收斂時間更短(≤20ms);

③ 井下萬兆環網交換機及擴展交換機根據特種行業要求，針對功耗，發熱控制及啟動電流進行優化，滿足隔爆，煤安的要求;

④ 邁威通信MaxView網管針對網絡中的交換機管理具有一機部署，多機訪問，快速生成網絡拓撲，歷史告警查詢，其他廠商交換機融合管理等等功能，真正做到了礦下網絡通訊系統的統一性，融合性管理系統。

建設內容

該方案在地面信息機房配置了兩臺三層網管萬兆交換機，作為整個環網的核心交換機。在地面通風機房和主井機房再分別安裝一臺萬兆環網交換機，通過萬兆光口與核心交換機的萬兆光口組成地面萬兆以太環網。在井下變電所，我們安裝了三臺井下環網交換機，通過萬兆端口和地面核心交換機形成井上下萬兆以太環網，井下萬兆環網交換機通過千兆光口級聯千兆交換機進行數據口擴展。

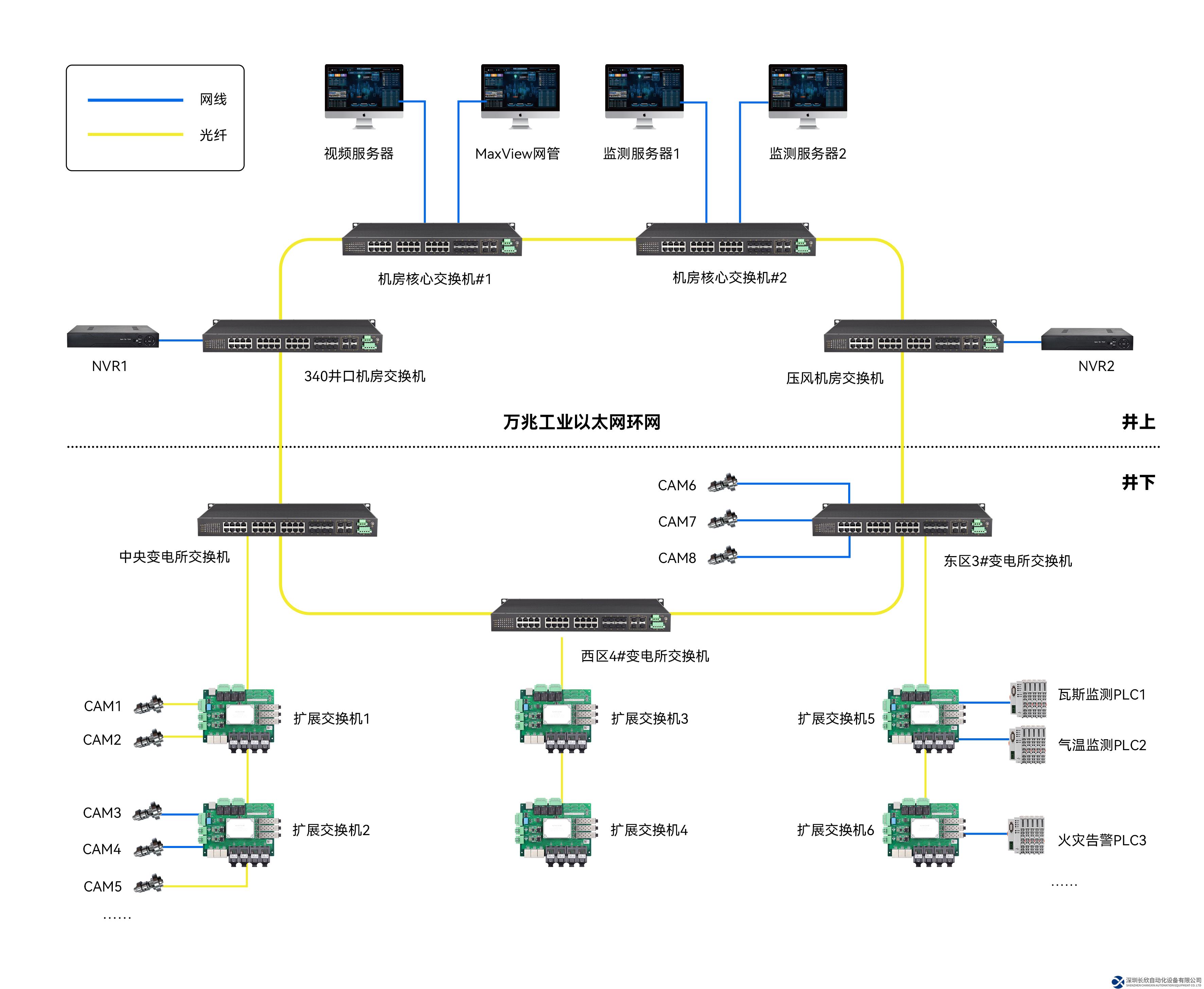

萬兆工業以太網環網拓撲

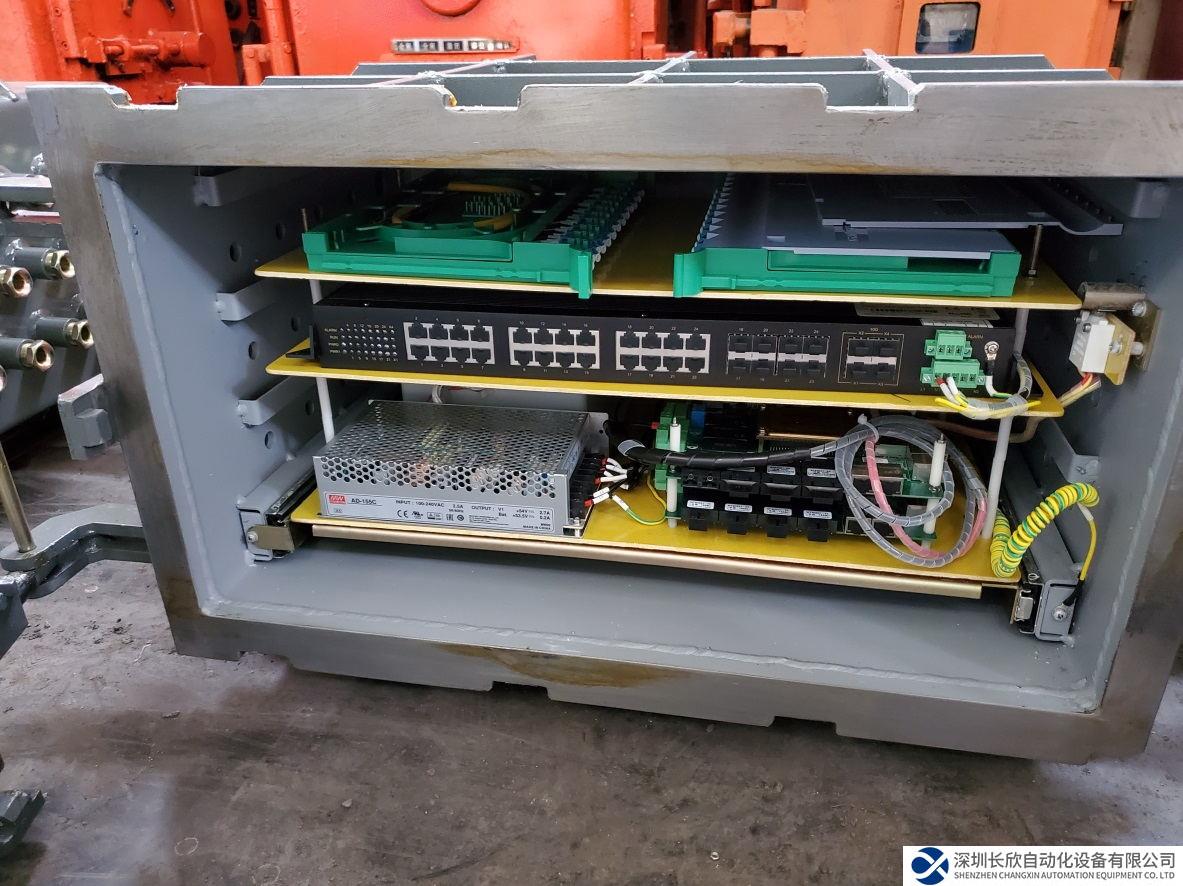

其中萬兆環網交換機井上井下為配置相同，供電不同的兩個版本，井上萬兆環網交換機型號為邁威通信MISCOM8028G-4XGF-8GC-16GT-2AD220，井下萬兆環網交換機型號為邁威通信MISCOM8028G-4XGF-8GC-16GT-2DC48。井下根據特種行業要求單獨對供電及功耗部分做出優化，滿足煤安，隔爆要求;井下交換機安裝配合客戶匹配設計隔爆箱，我們還提供擴展交換機(型號：MES7110-3GF-4F-2D485-2CAN)，以滿足客戶的更多需求。

據了解，較之前使用的各項系統傳輸用交換機，礦用萬兆環網不僅可以滿足井下大量監測點數據、高清視頻監控數據的接入和傳輸，還可以通過移動智能終端，將井下各系統實時數據上傳到相關負責單位，為智能化礦山的建設奠定了堅實的基礎。
