我們在現場需要測試的設備還沒有到位，但是提前拿到了RS485轉profinet網關。為了確認這個網關的可行性，我們可以使用USB轉485模擬從站進行連接。通過將USB轉485模擬從站連接到485轉profinet網關上可以模擬出一個從站設備，并與網關進行通信。

案例簡介：

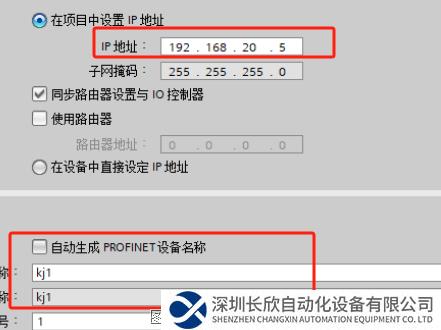

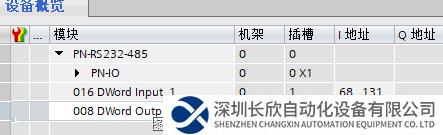

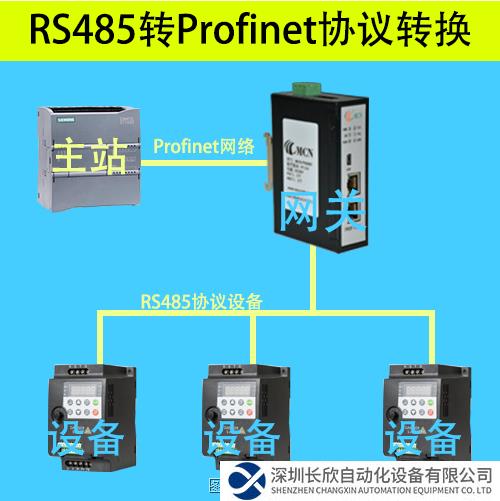

本案例是用無錫耐特森RS485轉PROFINET網關連接某系列變頻器與PLC的配置案例，用到設備為西門子S7-1200PLC，RS485轉PROFINET網關以及現場需要的變頻器。GSD文件安裝完畢后在如下地址找到RS485轉profinet網關模塊。設置RS485轉profinet網關的IP地址和設備名稱，ip地址要和PLC同一個網段，給RS485轉profinet網關分配輸入輸出字節長度。

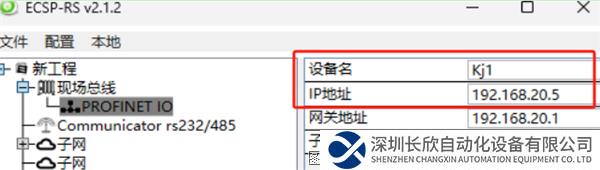

下載配置到PLC，設置RS485轉profinet網關參數，打開RS485轉profinet網關配置軟件，首先設置PN端的IP地址和設備名稱，需和博圖配置保持一致。

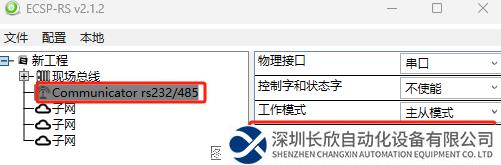

設定串口參數，選擇485接口，工作模式可選擇主從模式或消費者生產者模式，此處以主從模式為例，本案例選擇主從模式。

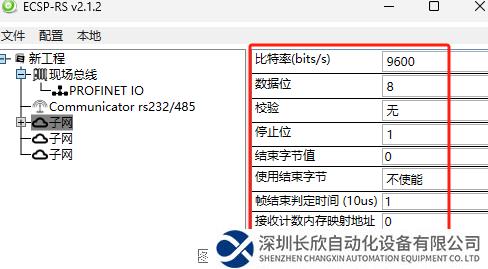

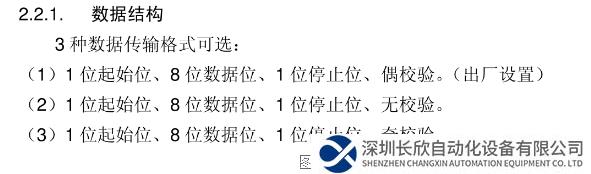

根據設備說明書設置RS485轉profinet網關每個端口的串口參數。

在消費者處右鍵添加需要的數據格式，根據手冊數據格式，添加相應的數據長度，這里以16字節為例。

第二個子網也照此設置，不過內存映射地址要從16開始下載配置，即可在相應I地址讀取到信息

發送模式：

在生產者和消費者模式下發送選擇生產者。

同樣超時離線動作可以選擇清零和保持。

發送模式分為周期發送;數據改變發送；啟動后發送一次和觸發數據改變。

1.周期發送：

按下方發送延時設定的時間間隔發送，以10ms為基數填入數據乘以10ms即為間隔時間。

數據改變發送：

當PLC的Q地址任何一位的數據發生改變則對下位機進行數據發送，之后停止發送等待下次數據改變再進行下次發送。

2.啟動后發送一次：

網關上電后發送一次數據，發送時間同周期模式一樣受發送延時影響，發送之后停止。

3.觸發數據改變：

對于指定位置的數據改變后進行發送的模式觸發位置數據每邊一次進行就一次發送，發送的數據可以包含或者不包含出發數據本身。

綜上所述，RS485轉Profinet網關在混料配料輸送系統中的應用是非常重要的。這種應用案例在工業自動化領域具有廣泛的應用前景和實際價值。
