一、項目概述

使用HMI1004-ARM（HDMI）網關在廣告機或者顯示器上顯示自己設計的廣告畫面并且附帶溫度、濕度PM2.5、二氧化碳濃度、TVOC等傳感器的值顯示。

二、需求分析

2.1 問題描述

在廣告機、顯示器上顯示廣告畫面并且附帶傳感器的實時數據顯示。

2.2 網關介紹

WEB組態網關HMI1004-ARM（HDMI）配合組態編輯軟件X2View可實現現場數據采集，并直接轉為組態畫面進行數據畫面的實時監控。用戶可以使用支持HDMI口的顯示器（或廣告機）直接顯示，也可以使用電腦、手機、PAD或自帶瀏覽器功能的設備登錄組態畫面進行監控，給用戶帶來良好的操作體驗。同時可以轉發為BACnet IP/MSTP服務器或Modbus TCP/RTU服務器，并且開放數據接口被第三方的系統集成。

三、方案設計

3.1 方案介紹

在本次廣告機宣傳項目中迅饒HMI1004-ARM（HDMI）網關配合廣告機顯示器，通過ModbusRTU協議采集傳感器里面溫度、濕度、PM2.5、二氧化碳濃度、TVOC濃度等數據，并通過X2View組態配置軟件進行畫面的編輯，上傳至HDMI網關，實現數據通訊。

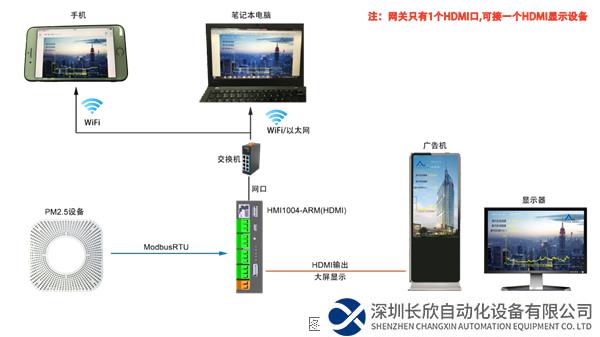

3.2 應用原理圖

工作原理：現場的傳感器設備連接HMI1004-ARM（HDMI）硬件網關，硬件網關可以通過HDMI口連接現場的廣告機或者顯示器來顯示組態的畫面，通過網絡配置連接現場的WiFi或者是現場的以太網，也可使用電腦或者是手機的瀏覽器通過訪問網關的IP地址訪問組態的畫面。

3.3 方案詳細說明

1.確定傳感器的通訊文檔

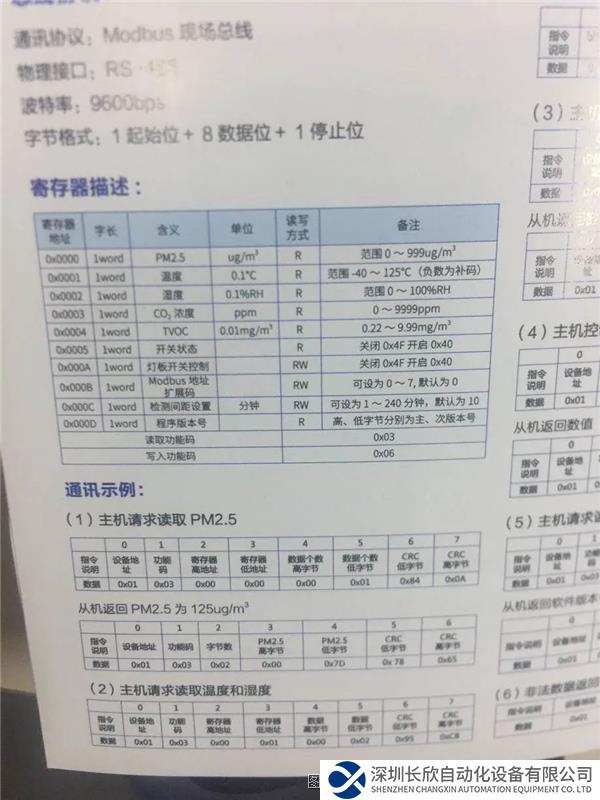

通訊文檔

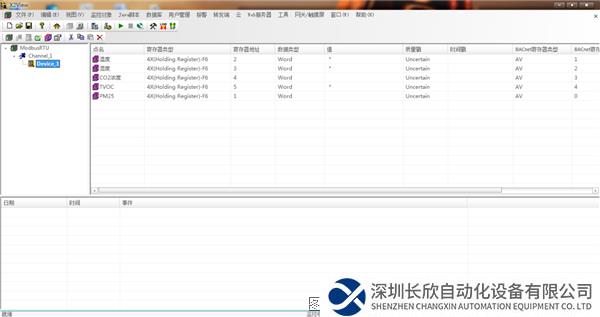

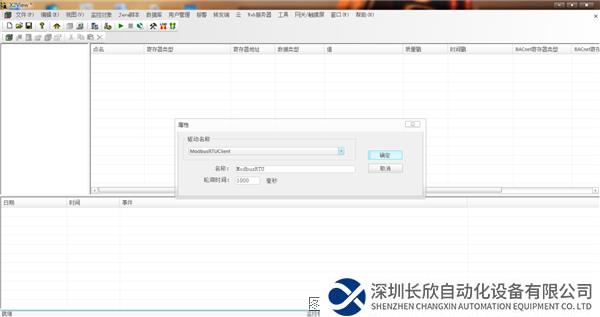

2.通過通訊文檔配置驅動：

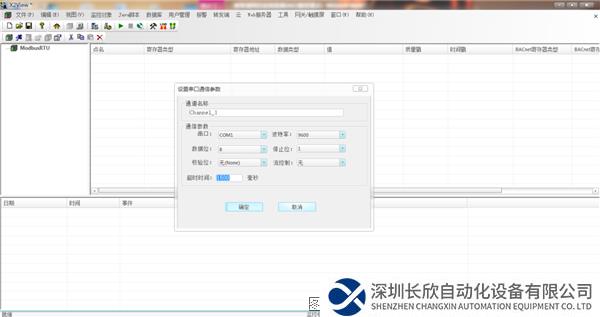

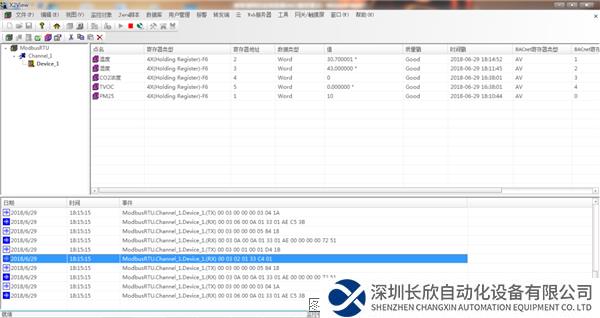

3.通訊參數

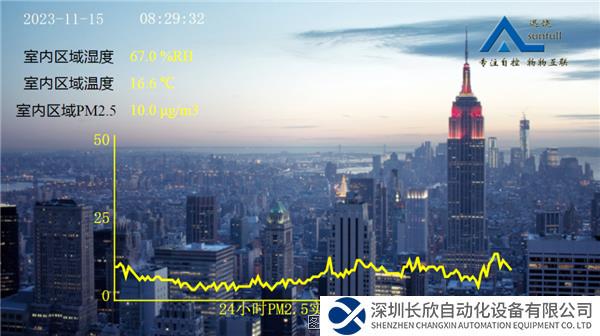

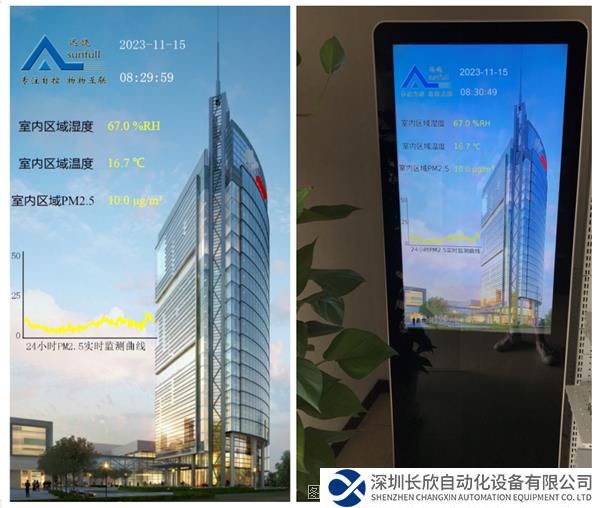

4.廣告機顯示界面

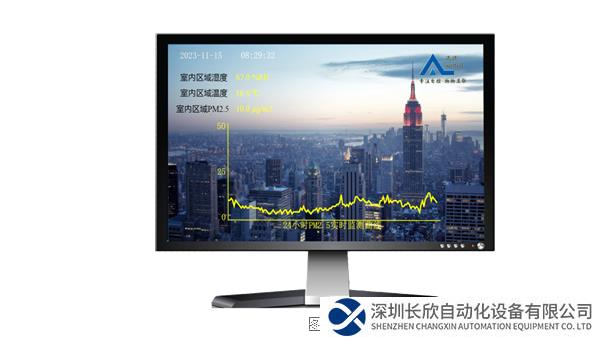

5.顯示器顯示界面

四、總結

1. 采集傳感器數據時要根據文檔中的提示進行相應的線性處理。

2. 顯示器的時間是讀取了網關的內部時間，所以首次上傳后時間不準確時要進行校時處理。

3. HDMI輸出的分辨率可以根據不同分辨率的設備進行設置。

4. HDMI網關的WiFi網絡和以太網網絡要處于兩個不同的網段。

5. PM2.5的實時曲線是一秒鐘一取的，若要不同的時間取點方式要重新做相關的修改。

產品介紹

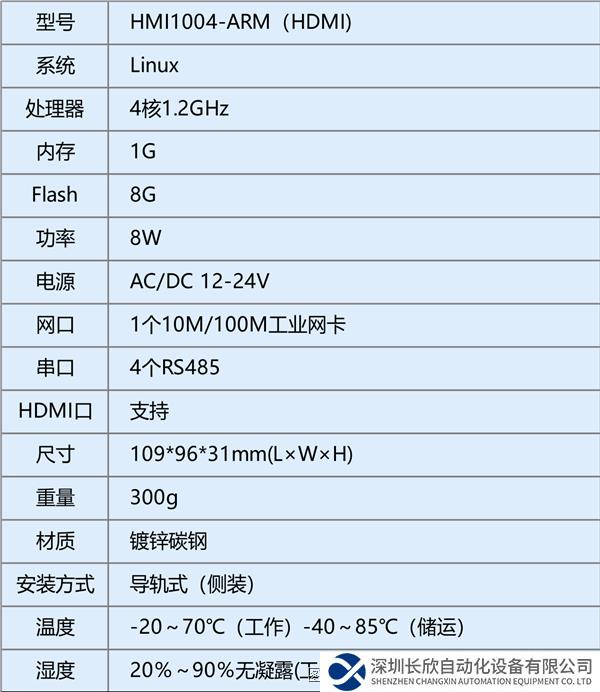

硬件參數01

Web組態網關（HDMI）

特點與優勢 02

HMI1004-ARM(HDMI)

1.支持HDMI口輸出，實現對接顯示器終端，方便信息發布；

2.支持和傳感器對接，實現溫度、濕度、CO?、PM2.5、TVOC等環境數據大屏顯示；

3.支持采集400多種協議；

4.支持本地和云端組態；

5.HTML5組態頁面滿足不同客戶定制需求；

6.支持MQTT服務、工程上傳云端等功能；

7.支持實時曲線、餅狀圖、環狀圖；

8.支持云端組態，實現數據的遠程監控；

9.支持微信、釘釘、郵件、短信平臺等方式發送報警；

10.支持圖形化編程、JS和PLC混合編程、時間表定時控制、觸發器、用戶管理、用戶權限;

11.支持轉發為BACnet服務器、Modbus服務器、OPC UA服務器、MQTT服務器、IEC61850服務器；

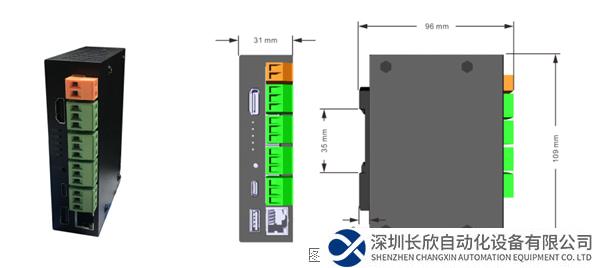

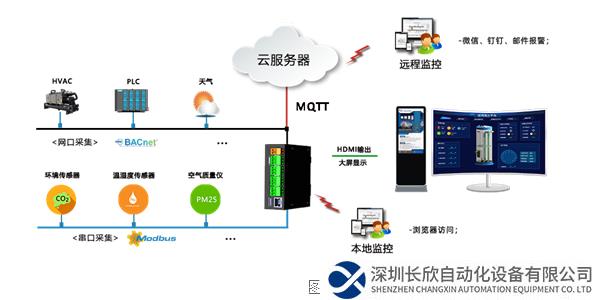

原理圖03
