在北美用于控制柜的電源供給組件必須符合UL2237標準。賓德的工程師們研發出的824和823系列M12系列K編碼和L編碼的面板安裝連接器完全符合這些要求。

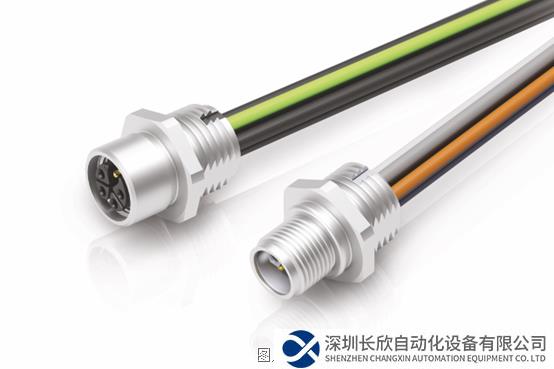

賓德M12電源連接器824和823系列K扣和L扣面板安裝組件，用于北美市場的電壓和電力傳輸應用。 圖片：Binder

作為工業圓形連接器的領頭供應商，賓德在北美市場推出了符合UL2237標準的電源應用824/823系列K編碼和L編碼面板安裝連接器。產品包含5芯針頭和孔頭面板安裝連接器，使用螺紋鎖緊系統，防護等級達到IP68。這些M12組件主要應用于電氣和工廠設計以及工業控制。

UL2237-適用于北美的面板安裝連接器

在北美市場，控制柜里用來傳輸電源的電氣接口需要滿足UL2237的標準。該標準特別規定了對連接器、電纜、電纜密封套和保險絲元件的測試要求，例如，接地電流測試：該流程規定PE（接地保護）在不中斷的情況下，使用AWG16線規在190A電流下承受4秒或者使用AWG14線規在300A電流下承受4秒。交流電應用還需要在1.5倍額定電流下進行異常過載測試（PE保險絲不得熔斷）以及要求PE引腳與部件外殼的額外連接。

K編碼和L編碼面板安裝連接器

根據DIN EN 61072-2-111標準，M12系列K編碼5芯產品可為驅動器和變頻器等交流設備供電。額定電壓和電流規定不得超過630V（AC）和12A。相應的，5芯接口的L編碼產品則是應用在直流電設備，額定電壓63V（DC），額定電流16A，例如工業自動化領域的小型電機和現場總線設備。

824和823系列面板安裝連接器一覽

賓德824和823系列5芯K編碼（4+PE）和L編碼（4+FE功能性接地保護）面板安裝連接器使用M12螺紋鎖緊系統，終端接線方式為帶導線。K編碼和L編碼連接器都被設計為適合線規AWG16和AWG14。對于使用K編碼的交流電應用組件，通過PE接地針與螺紋環的連接使得符合UL2237標準的要求，正在申請UL2237的批準。

面板安裝連接器的機械壽命超過100次插拔周期；工作溫度范圍從-40℃到85℃（824系列）以及-40℃到105℃（823系列）。
