問工業制造如何實現更短生產時間，更高生產效率，節約更低成本？

答威圖配置系統RiPanel 5.3.0來啦！

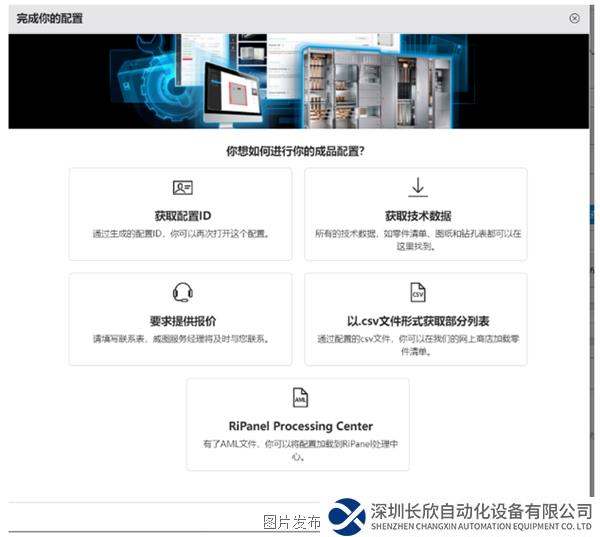

RiPanel 5.3.0用數據將客戶價值鏈的工程->采購->制造->服務4個階段無縫連接在一起，通過可視化的勾選，實現自動干涉判斷，將圖紙、模型、BOM清單、加工數據等等數據通過系統進行整合。RiPanel 5.3.0在工程階段起到了非常重要的作用，它為后面的采購和制造階段提供重要的數據支撐。

那么RiPanel 5.3.0具體有哪些特點呢？

PART01

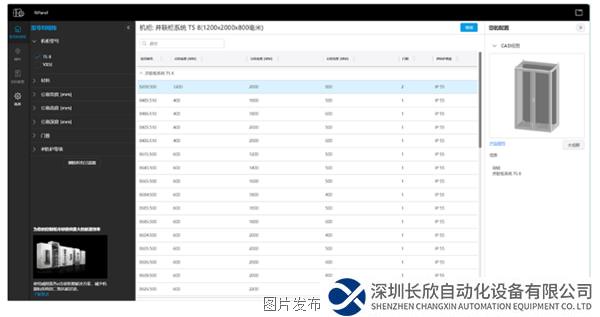

當配置機柜的時候，可以通過不同維度去選擇機柜，其中除了我們常用的通過寬高深進行配置的方式，RiPanel 5.3.0也可以通過材料、門數、IP等級、型號來選擇我們的機柜或小箱體。

PART02

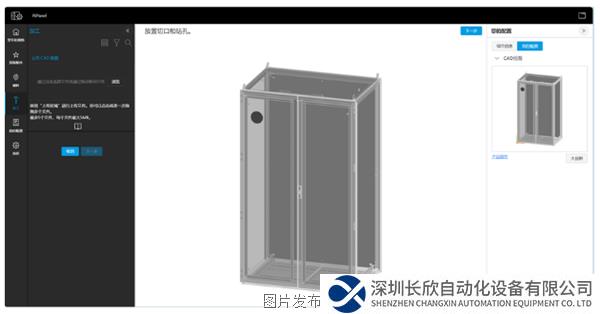

選擇好了機柜之后，通過3D的可視化圖來選擇威圖的系統附件，系統會自動識別安裝位置，RiPanel 5.3.0也可以進行附件安裝或開孔位置的干涉檢查，比如：在RiPanel上對機柜進行開孔操作時，如果開孔位置或型材、導軌發生碰撞時，系統會自動提示干涉，避免后期加工時出現不合理狀況。

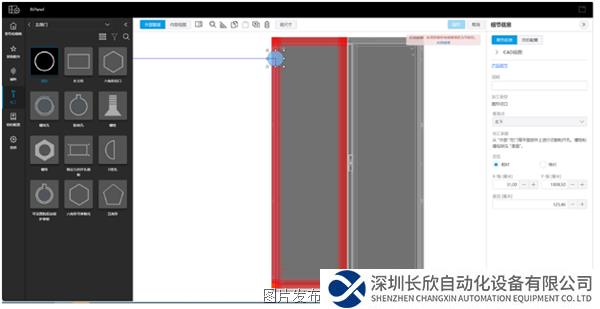

新版本RiPanel 5.3.0還新增了“D”形、 “五邊形”等新的開孔方式，可以靈活的實現簡單標準或非標的幾何孔的預定義，同時支持螺母螺栓的預埋。為了提升設計效率，RiPanel還支持DWG或DXF格式的圖紙導入，將現成的CAD數據上傳后定位在我們需要設計的平面上。不過需要注意的是：RiPanel 5.3.0 的CAD圖紙的數據導入是有大小限制的，文件最大不能超過5M，且僅可同時上傳五個文件。

PART03

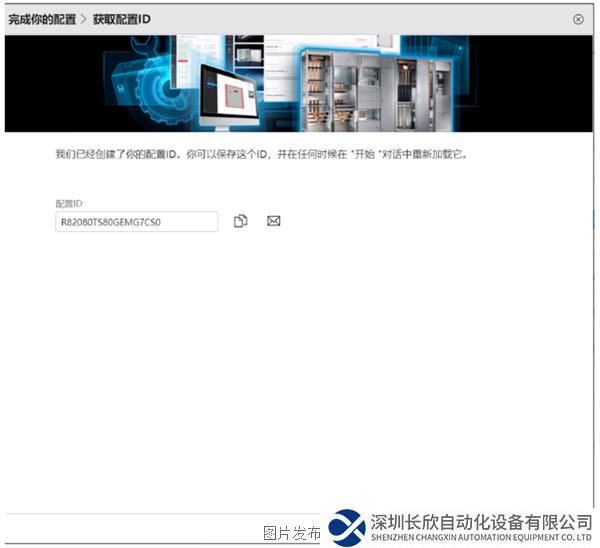

RiPanel 5.3.0較上一版本，在選型結束之后，系統會生產一組配置ID，這組配置ID代替了之前版本的RiCS文件格式，同時對應選型數據，因此只需保存這組配置ID即可，這樣既方便數據的保存，也方便數據的傳遞，當我們再次需要原始數據的時候只需要將這組配置ID重新上傳后加載出來即可進行修改。

點擊即刻體驗RiPanel 5.3.0
