HMI1001-ARM-4G

產品使用案例

本文將介紹迅饒（WEB組態網關型號：HMI1001-ARM-4G）在制造業中的應用案例。迅饒網關配合組態編輯軟件X2View可實現現場數據采集，并直接轉為組態畫面進行數據實時監控。采用4G全網通，方便實現串口數據到微信、短信等的轉換，滿足客戶遠程數據傳輸?shù)男枨?。用戶無需購買組態軟件，只需用電腦、手機、iPad或自帶瀏覽器功能的設備即可登錄組態畫面進行監控，實現遠程監控設備啟停、運行等操作，給用戶帶來良好的操作體驗。同時具有微信報警、釘釘報警、郵件報警、短信報警、電話報警（選配）功能；還可以轉發為BACnet服務器、Modbus服務器、IEC61850服務器、OPC UA服務器、MQTT服務器，開放HTTP WEB服務被第三方的系統集成。

通過一個真實的案例，我們將看到迅饒網關如何幫助制造企業完成上級監管部門的任務，提高生產效率、優化設備維護和實現智能化生產，實現企業數字化工廠建設。

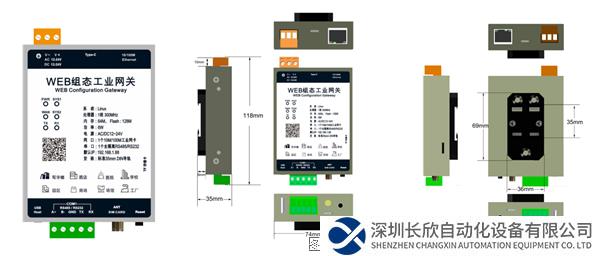

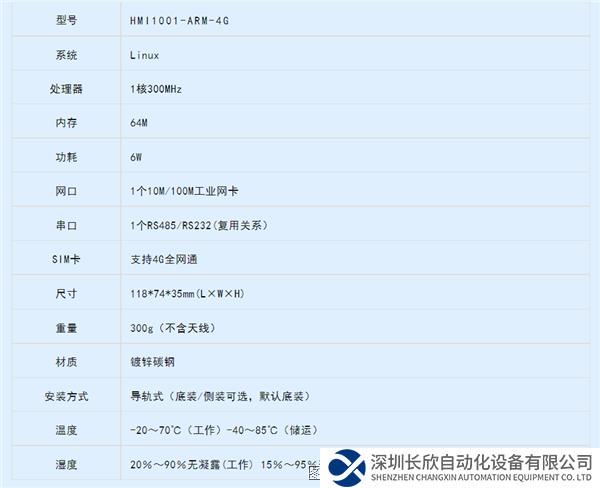

產品介紹

軟件特點

• 支持4G全網通；

• 支持MQTT服務、工程上傳云端等功能；

• 支持實時曲線、餅狀圖、環狀圖；

• 支持云端組態，實現數據的遠程監控；

• 支持微信、短信平臺、釘釘、郵件等方式發送報警；

• 支持存儲到外部數據庫；

• 開放HTTP WEB服務被第三方的系統集成；

• HTML5組態頁面滿足不同客戶需求；

• 支持轉發為BACnet服務器、Modbus服務器、OPC UA服務器、MQTT服務器、IEC61850服務器；

• 支持圖形化編程、JS和PLC混合編程、時間表定時控制、觸發器、用戶管理、用戶權限;

使用介紹

一、案例背景

安慶市某鋁業制造有限公司是一家中型制造企業，專注于利用廢舊金屬生產標號鋁錠，屬循環經濟產業，現有500T和180T壓鑄機，拋丸機、車床、銑床等設備數十臺套，生產各種類汽油機缸頭和汽油發動機箱體。公司直接或間接成為海爾、江淮、奇瑞等配套廠家，許多產品遠銷國外市場。

由于安慶市城市一體化建設的需要，各企業所涉及的監管設備需要接入到市級云中臺,項目建設之初也沒有規劃專用網絡用于企業的數據傳輸，本著實用、易維護、低成本的原則，準備采用4G無線傳輸；該企業之前尚未接入過智能化采集網關產品，且企業的智能化系統由本公司承建，通過調研和選型，最終選型：迅饒HMI1001-ARM-4G型網關。

二、問題分析

某鋁業制造有限公司數據接入面臨以下幾個問題：

1. 實時數據分析需求：缺乏對設備生產線作業關聯性的實時數據分析，缺乏對機器運作各個環節的狀態及作業落成規則的了解。

2. 傳感器數據采集困難：企業前期也未接入過智能化數采網關產品，且在企業做設備數據接入的過程中，設備傳感器廠商不配合完成數據的采集工作，導致數采接入環節推進困難。

3. 上級平臺數據對接困難：上級平臺是電信上海某公司承建的平臺，由于之前也未跟此平臺對接過，所以對接協調存在一定難度。

三、解決方案

為了解決上述問題，本公司給某某鋁業制造有限公司引入迅饒網關產品。該產品具有以下特點和功能：

多協議支持：企業數采網關支持多種通信協議，可以與不同供應商的設備進行無縫連接和通信。

有線/4G支持：在本項目中，上級平臺是云平臺，企業側與上級平臺沒有專用網絡支持，介于成本考慮使用的是4G版網關更具有靈活性。

遠程設備管理：X2View配置工程方便，可實現對設備的遠程監控和管理，包括設備狀態監測、配置管理和固件升級等功能。

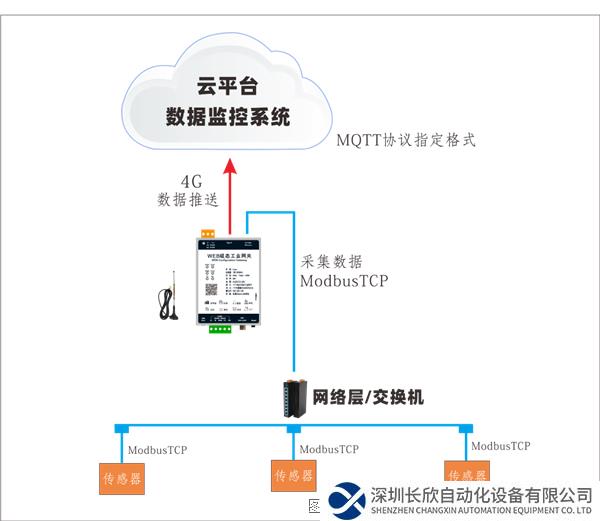

根據以上功能特點，我們依照實際情況制定了如下解決方案：

1. 實時數據分析：迅饒網關內置傳感器點位的主動讀取和被動更新的機制，可以對每個傳感器的實時數據進行多關聯變量分析，將結果數據推送至平臺然后再做二次分析，減少了上級平臺數據分析的壓力和復雜度。

2. 傳感器數據采集：在對接傳感器過程中是我司工程師根據設備實時生產中寄存器地址的不斷嘗試數據解析中完成。

3. 上級平臺數據對接：通過使用迅饒網關的X2View配置工具，根據上級平臺的格式要求以及迅饒技術工程師的配合完成了定制化的平臺對接協議包，最終完美實現網關到平臺的數據對接。

四、應用效果

引入迅饒網關后，某鋁業制造有限公司獲得了以下顯著的應用效果：

1. 完成了市級平臺接入的任務要求；

2. 完成了企業生產設備數據的實時采集，給企業數字化工廠的建設提供了數據支撐；

3. 可以通過對生產線運行情況和產品質量信息的數據監測，通過這些數據能夠發現生產過程中的瓶頸和改進空間，并采取相應的措施進行優化。這種數據驅動的優化過程幫助企業提高了產品質量和工藝效率，從而增強了市場競爭力。

4. 數采網關的功能不僅限于數據采集和設備管理，它還可以與其他智能化系統和設備進行集成，實現更高級的智能化生產控制。企業將數采網關與生產計劃系統和自動化設備相連接，實現了生產過程的自動化調度和優化。這使得生產線能夠自動根據訂單需求和資源狀況進行靈活調整，提高了生產計劃的準確性和生產線的靈活性。
