隨著社會發展，在蓬勃發展的高速公路交通建設中，公路橋梁的安全性和穩定性成為了保障出行暢通無憂的核心關鍵。為了確保橋梁的安全運行，以及盡早發現和解決潛在問題，橋梁結構健康監測系統應運而生。

作為一種集傳感器、數據采集、數據傳輸以及數據處理與管理軟件于一體的系統平臺，橋梁結構健康監測系統對橋梁的荷載與環境作用以及橋梁結構性能參數進行測量、收集、處理、分析，并對橋梁結構正常使用水平與安全狀態進行評估和預警，為工程師和相關部門提供重要的參考信息。

系統需求

本項目對佛山市4座高速公路橋梁建設結構健康監測系統，以實現對各橋梁的環境（如環境溫濕度、風速、鋼構件內溫濕度等）、荷載（車輛重量、地震動等）、結構響應（橋梁撓度、支座位移、塔偏、構件應變等）等信息進行實時監測。

為此，亟需一套強大而可靠的工業以太網通訊解決方案，為各類傳感器信息，視頻信息等提供高速穩定傳輸通道， 確保橋梁結構健康監測數據的穩定傳輸。

ORing解決方案

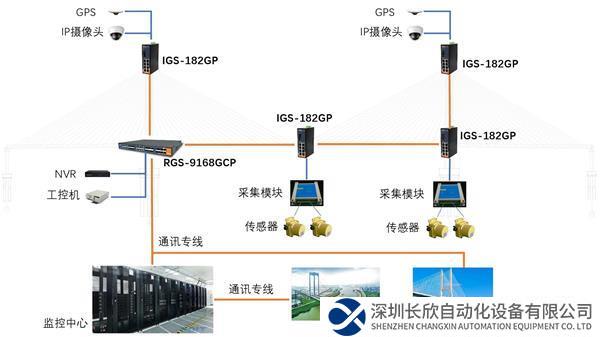

ORing針對現場實際狀況， 綜合考慮技術，成本，布線，及未來的系統擴展等因素，將網絡劃分成兩個部分：

01

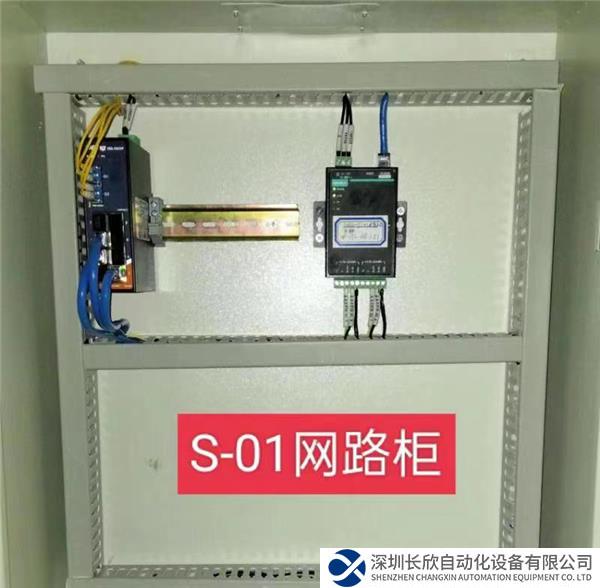

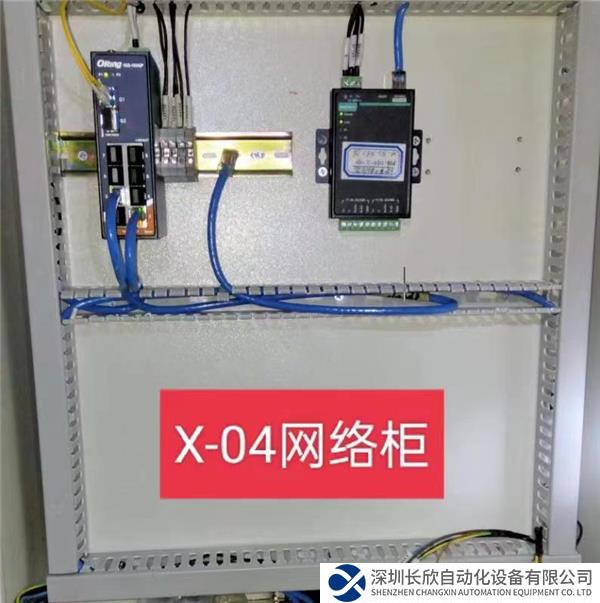

接入層：部署IGS-182GP 工業級10口千兆非網管型以太網交換機，其中8個千兆網口用于連接IP攝像頭、GPS，傳感器等，對橋梁環境，位移等進行數據進行采集, 之后通過兩個光口連接到匯聚交換機。

02

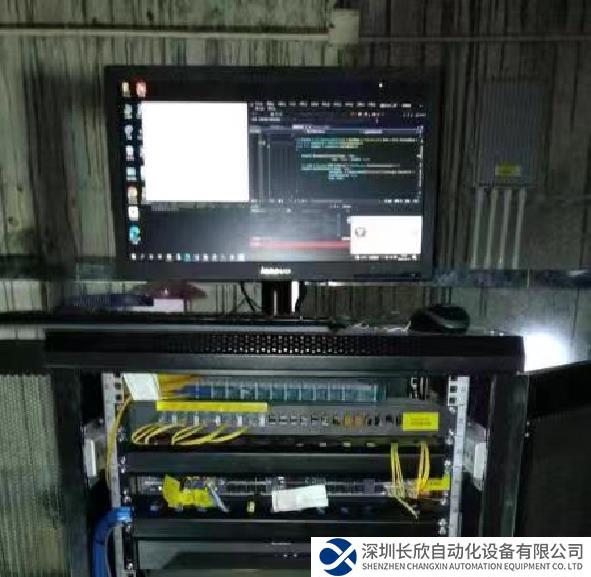

匯聚層：部署RGS-9168GCP工業級24口機架式千兆網管型以太網交換機，將所有數據進行集中匯聚后， 之后通過橋梁專用光纖網絡統一上傳到控制中心。

通過這套工業以太網通信系統的建立, 可以為橋梁結構健康監測系統的順利實施提供可靠和高效的通信系統，確保橋梁的通行安心暢通。
