WinCC7.5 通過OPC UA訪問迅饒網關

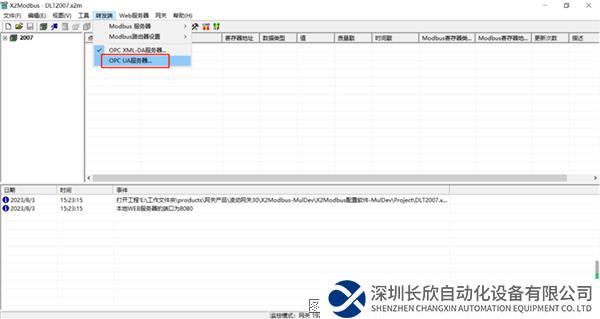

迅饒Modbus系列網關、BACnet系列網關、S7系列網關、組態系列已全部支持OPC UA服務器，方便被多個不同的廠家同時集成，推薦WinCC的用戶優先使用OPC UA訪問網關。

詳細操作步驟如下：

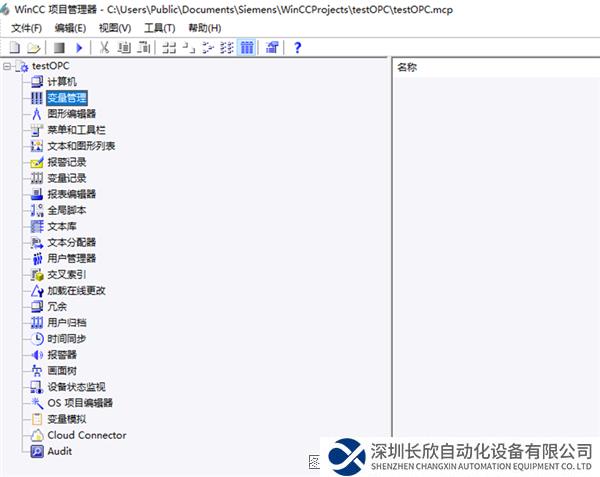

打開WinCC7.5 ,新建工程testOPC，如下圖:

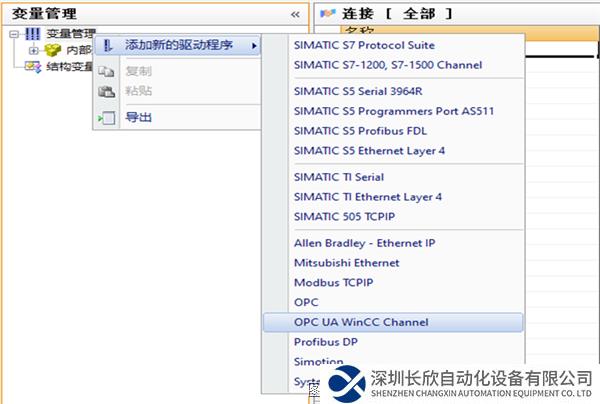

1. 右鍵“變量管理”，在驅動程序中選擇“OPC UA WinCC Channel”

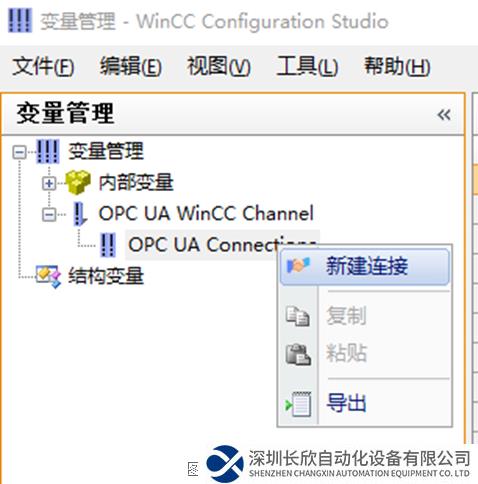

2. 右鍵“OPC UA Connection”，選擇“新建連接”

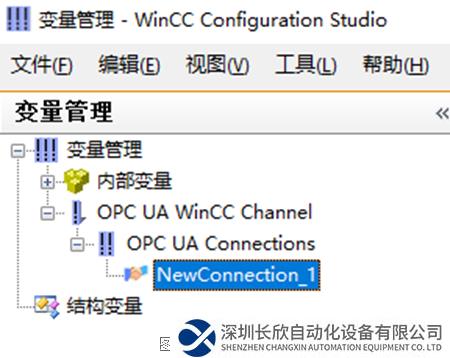

添加連接后，如下圖：

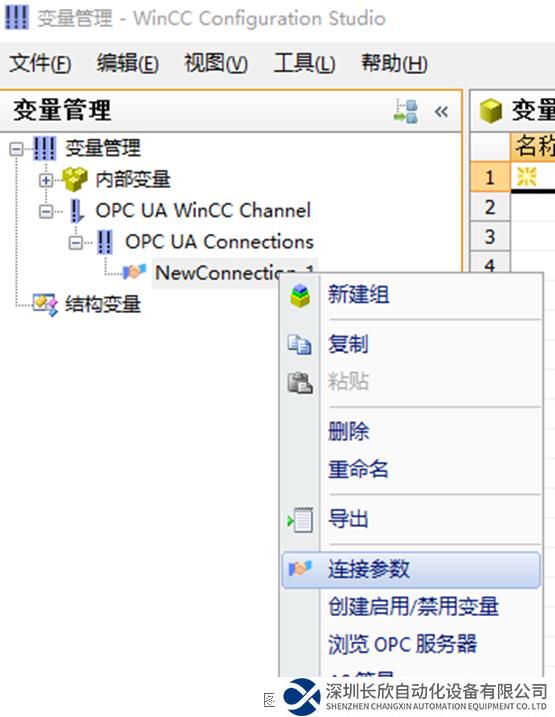

3. 右鍵“NewConnection_1”，選擇“連接參數”

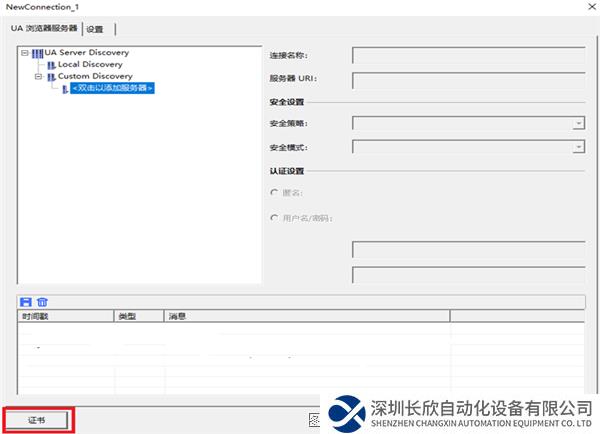

4. 選擇連接參數后，彈出如下界面（先不要雙擊添加節點，看第6步）

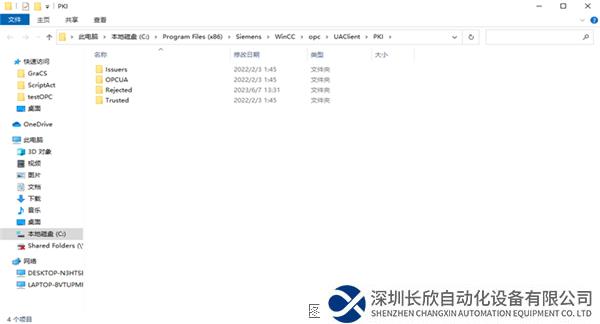

5. 點擊“證書”按鈕，打開如下對話框

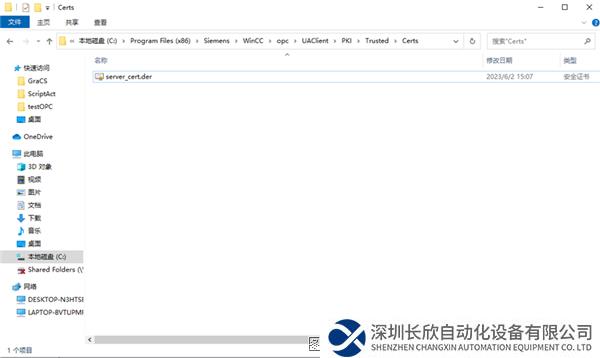

6. 將OPCServer的der證書拷貝到Trusted/Certs下面

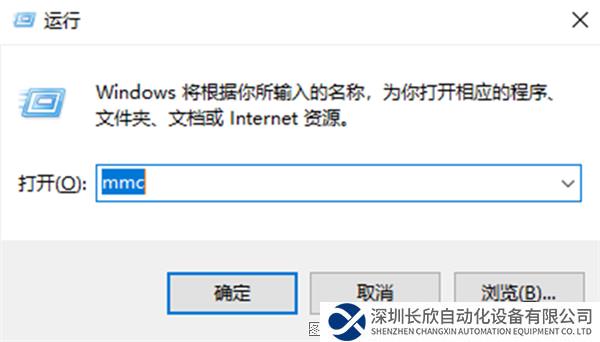

7. 安裝證書到Windows,打開運行對話框，輸入mmc

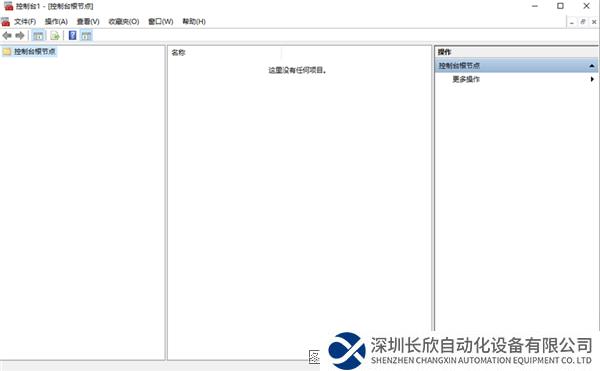

8. 點擊確認,打開安裝證書對話框

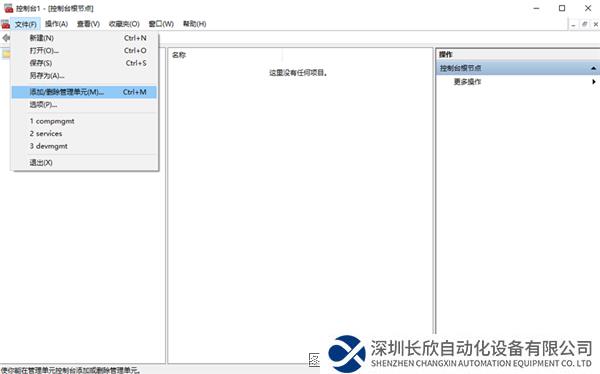

9. 選擇“文件”，打開“添加/刪除管理單元”

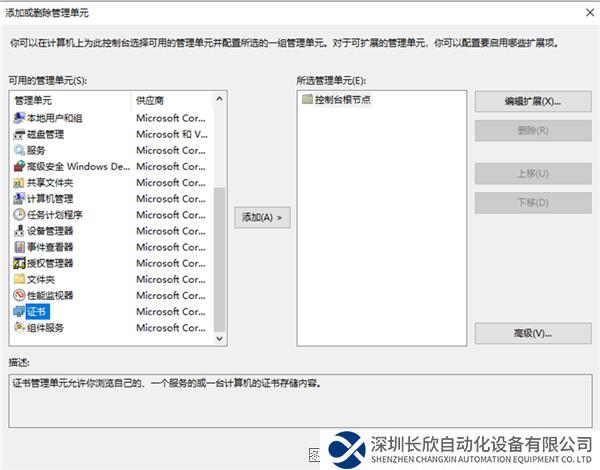

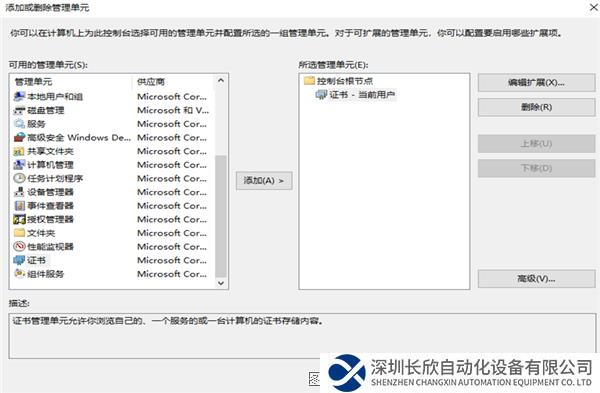

10. 打開“添加/刪除管理單元”后，如下

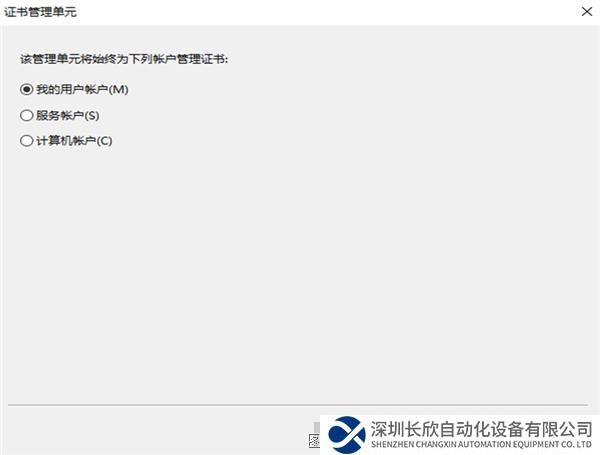

11. 雙擊證書,彈出如下界面，選擇“我的用戶賬戶”，點擊完成

12. 在“添加或刪除管理單元”界面，點擊確定，回到第9步界面

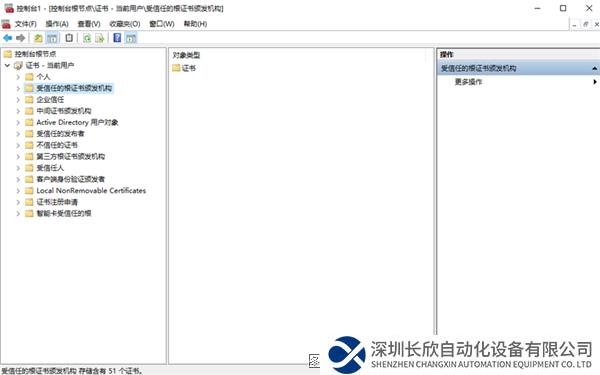

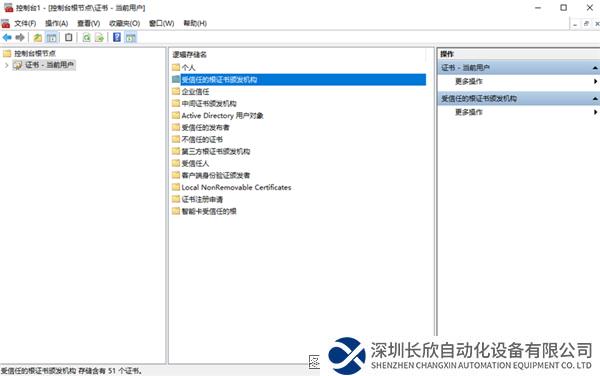

13. 在第9步界面中，左側會出現“證書-當前用戶”，點擊后，右側會出現“邏輯存儲名”，選擇“受信任的根證書頒發機構”

14. 完成第14步后，界面會變成下面的樣子

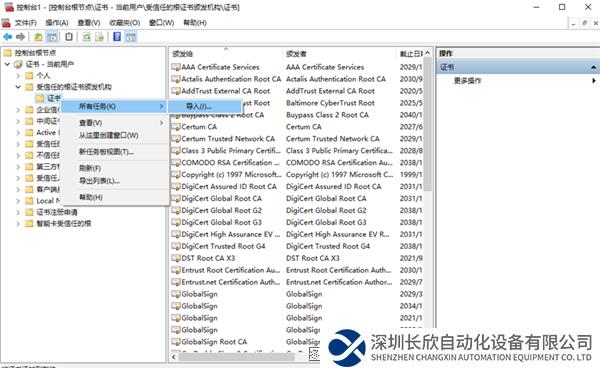

15. 展開“受信任的根證書頒發機構”節點,選擇“證書”，右鍵選擇“所有任務”-“導入”

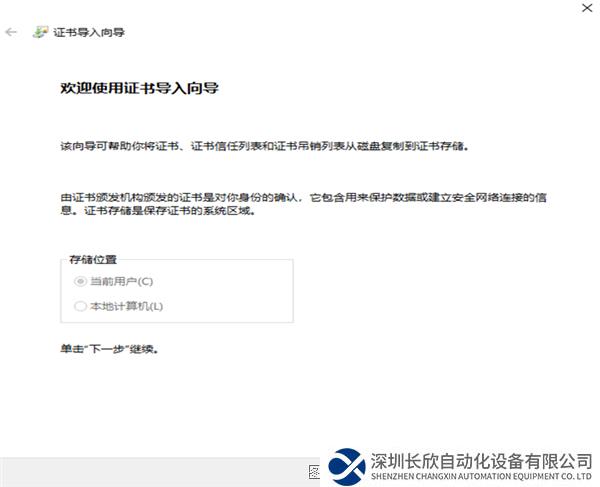

16. 選擇導入后，彈出以下界面

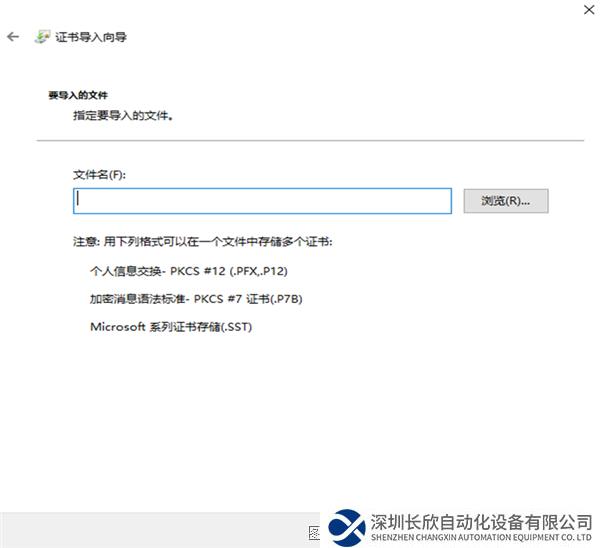

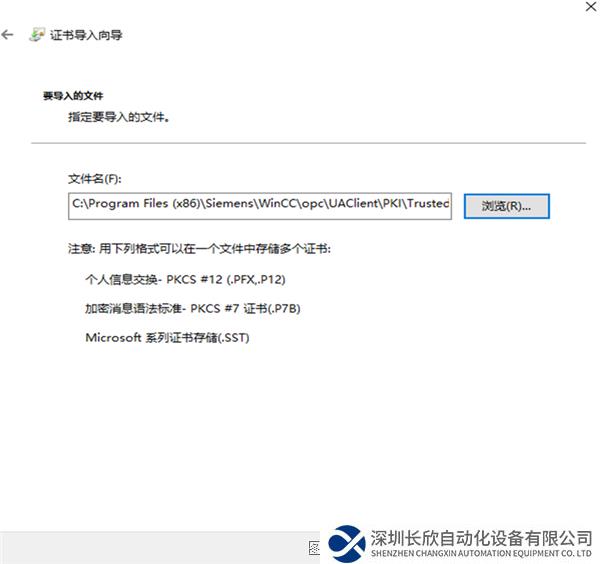

17. 選擇下一頁，如下圖

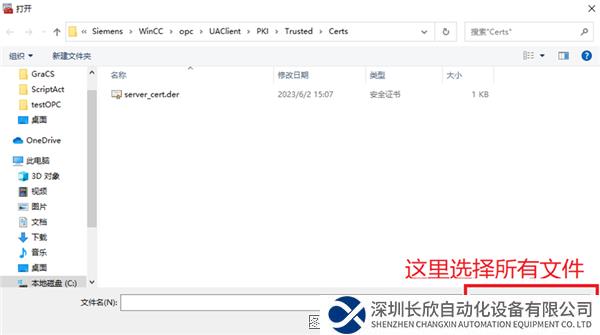

18. 點擊“瀏覽”，選擇Trust/Certs下面服務器證書

19. 選擇好證書后，選擇“打開”，如下界面：

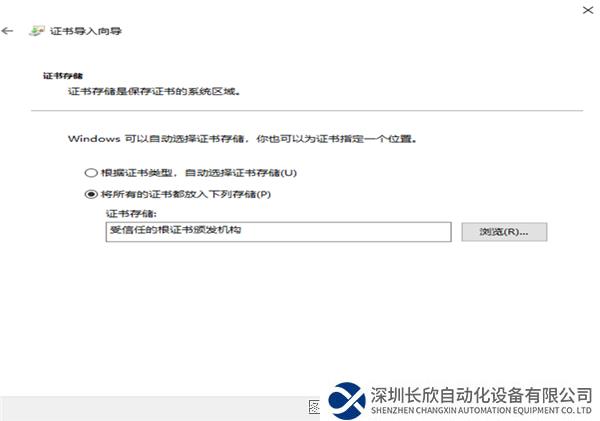

20. 點擊“下一步”，選擇“將所有的證書都放入下列存儲”，證書存儲路徑選擇“受信任的根證書頒發機構”，如下圖

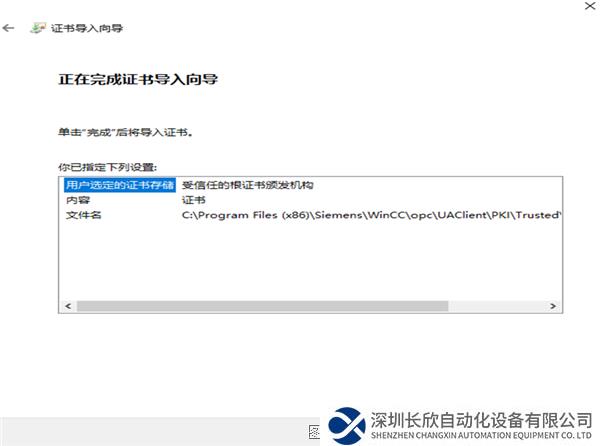

21. 點擊下一步,彈出以下界面

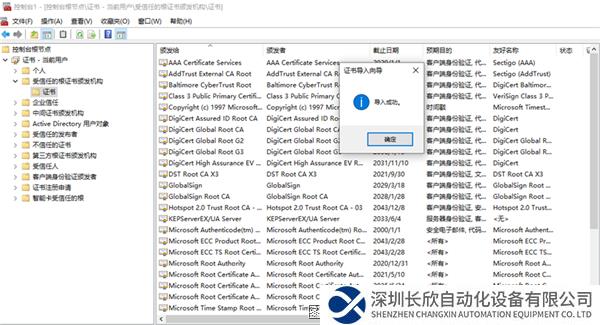

22. 點擊完成后，會有證書導入的提示

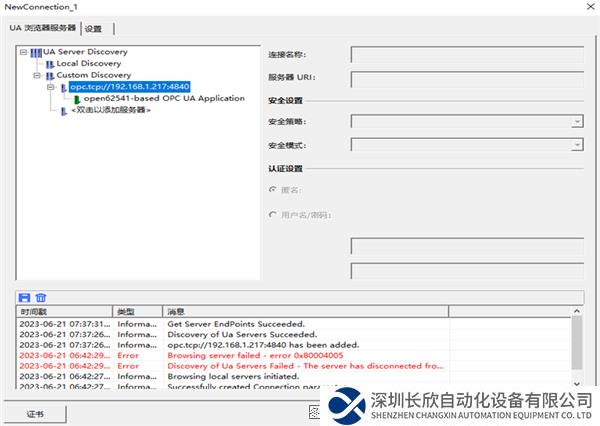

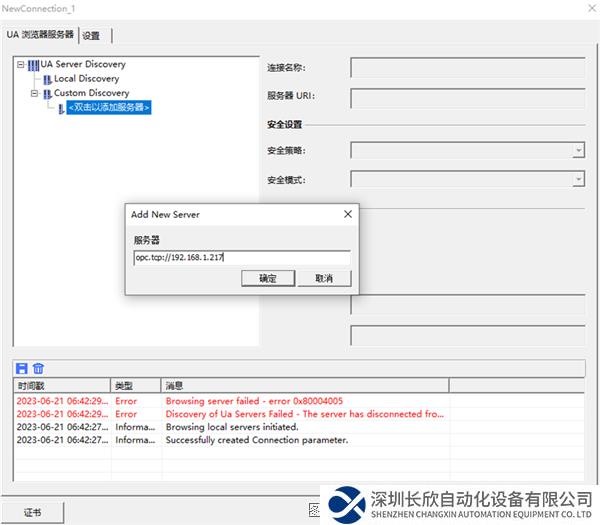

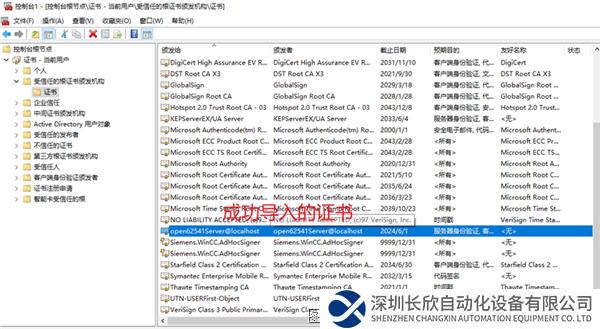

23. 證書成功導入后，接第5步，“雙擊以添加服務器”

24. 點擊確認后，連接服務器如果成功，界面如下

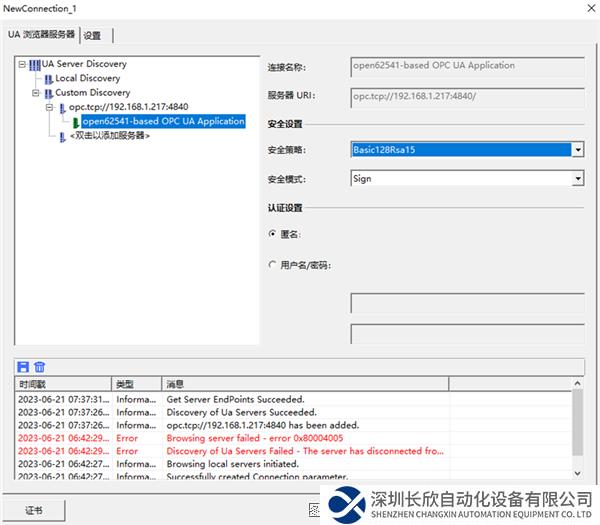

25. 選擇綠色節點，右側下拉框選擇“Basic128Rsa15”,”Sign”

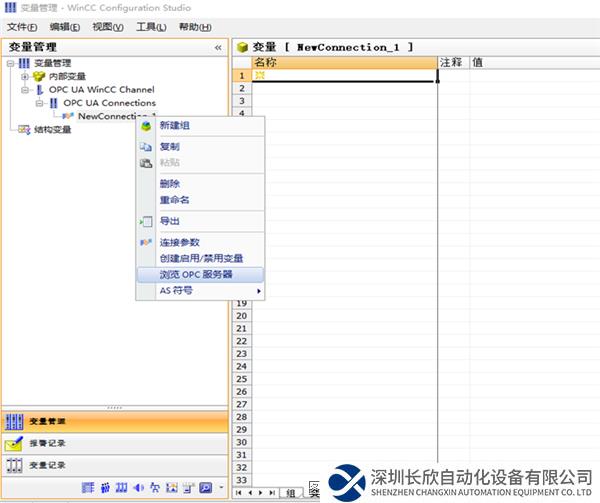

26. 如果OPCUA服務器支持匿名訪問，直接點擊確定；否則輸入賬號密碼后點擊確認；回到第4步界面，選擇“瀏覽OPC服務器”

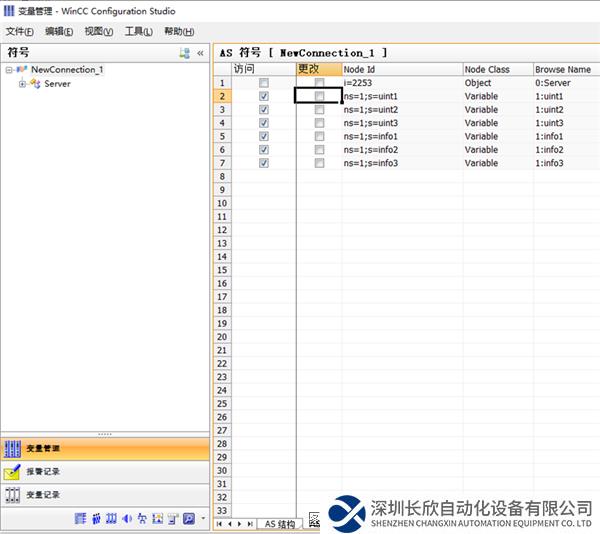

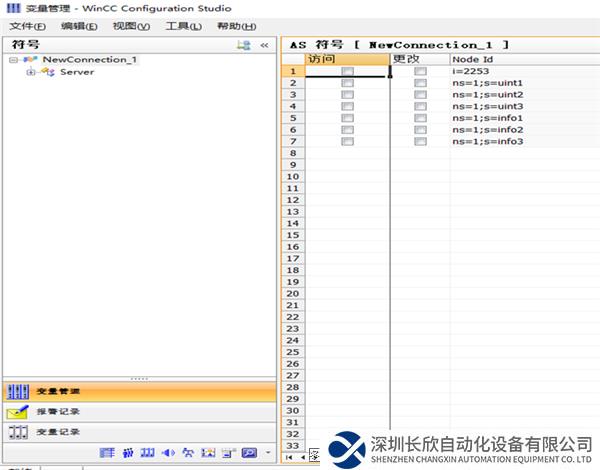

27. 然后打開如下界面，右側選擇“AS符號”，可以看到服務器上的名

28. 在右側選擇變量，添加到Wincc7.5中

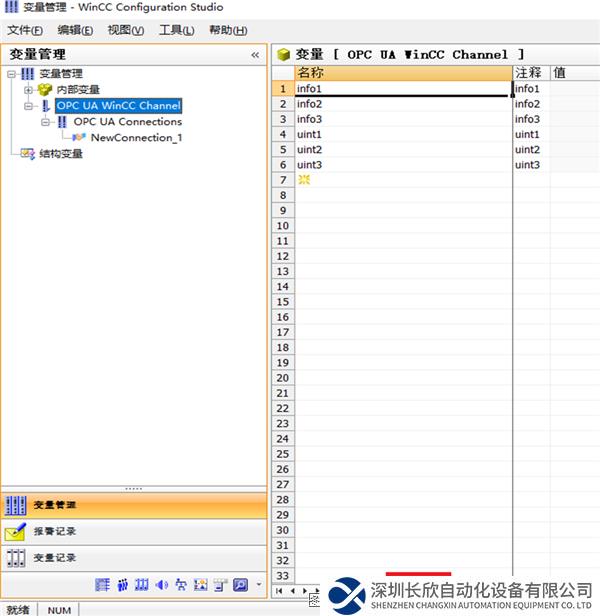

29. 在WinCC變量管理界面，選擇“OPC UA WINCC Channel”,右側選擇“變量”，就可以看到剛才添加的變量
