在工業現場，我們采用了1500系列的PLC，以及帶有EtherCAT通訊協議的伺服驅動器。由于1500系列的PLC采用的是PROFINET實時以太網通訊協議，為了實現與EtherCAT設備的連接，我們必須進行通訊協議的轉換。為此，Profinet轉EtherCAT網關被引入以滿足現場的協議轉換需求，從而成功解決了兩種不同設備間的通訊問題。

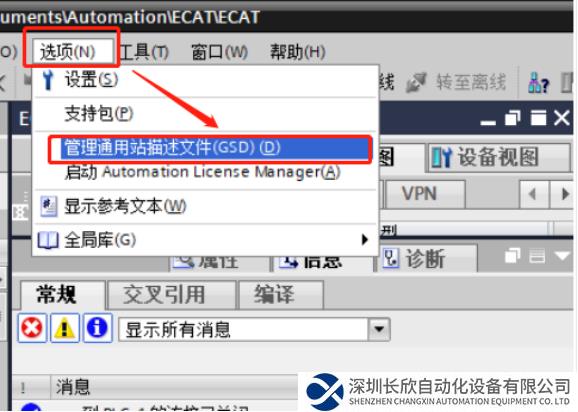

首先通過硬件設備連接Profinet轉EtherCAT網關，對GSD文件進行添加，使其能夠在博圖中體現在完成硬件設備的連接和Profinet轉EtherCAT網關配置之后，我們需要將GSD文件添加到博圖軟件中。GSD文件是用于描述西門子PLC硬件設備屬性的文件，通過在博圖中添加GSD文件，我們可以方便地管理和配置硬件設備。

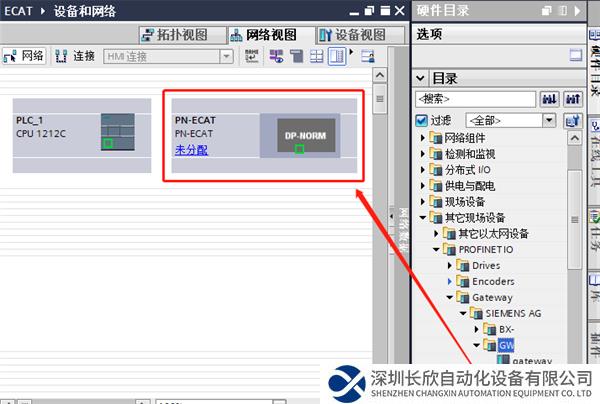

在硬件配置中，Profinet轉EtherCAT網關的選定和設備間的組態設置至關重要。作為各類智能設備之間的橋梁，Profinet轉EtherCAT網關的選擇與應用對整體系統運作影響深遠。在進行硬件設備組態時，我們必須根據現場實際需求來選擇合適的Profinet轉EtherCAT網關類型，以確保系統穩定可靠地運行。

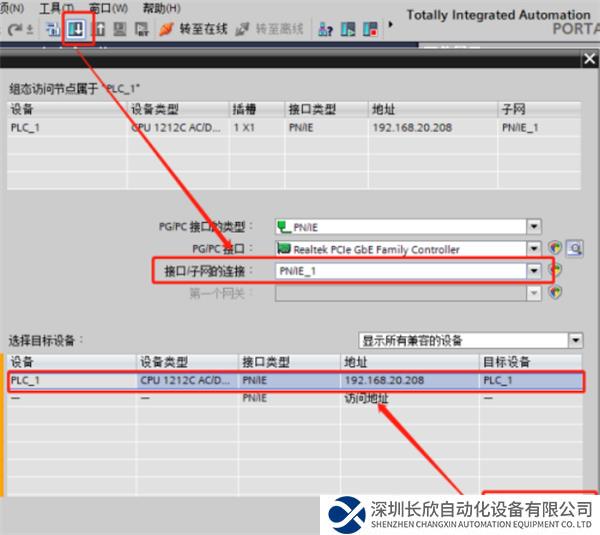

在設置Profinet轉EtherCAT網關的輸入輸出字節數長度時，通常需要具備網絡編程和網絡設備配置的知識。在將組態下載到PLC之前，我們需要確保已經完成了PLC的編程和配置工作。這包括選擇正確的PLC型號、配置其通信參數、設置其I/O接口等。在向PLC上傳組態之前，必須先完成PLC的編程和配置工作。這包括選擇適合的PLC型號、設定通信參數以及配置I/O接口等步驟。這些步驟至關重要，以確保組態能夠正確、穩定地運行。



在設備列表中精準篩選出所需設備，對附屬設備的參數進行細致配置。配置完成后，啟動網關連接并完成數據映射，確保Profient網絡與EtherCAT網絡的有效互通。這一過程旨在實現PLC對伺服器的驅動控制功能，確保系統的穩定運行。
