在生產制造的過程中，編程人員經常會遇到擁有很長名稱的CAM 圖素幾何體工作區（曲面列表、組、曲線集、點集、視圖、模擬毛坯等），一旦展開 CAM 圖素或零件幾何體面板，刀具路徑狀態列就會自動向右側移動以適應 CAM 圖素名稱（如圖1），導致編程人員必須手動展開“工作區管理器”面板才能看到刀具路徑狀態（如圖2），為工作帶來了許多繁瑣。

圖1

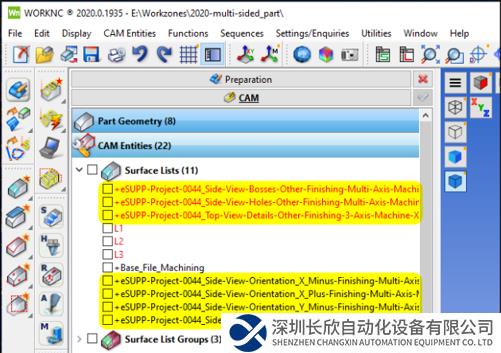

圖2

海克斯康工業軟件WORKNC一直秉承著以用戶體驗為第一的原則，通過“軟件配置”功能，可以顯示“工作區管理器” 標頭，在處理某些名稱很長的 CAM 圖素或幾何圖形時，這是一個非常有用的功能。

軟件配置功能操作步驟

01

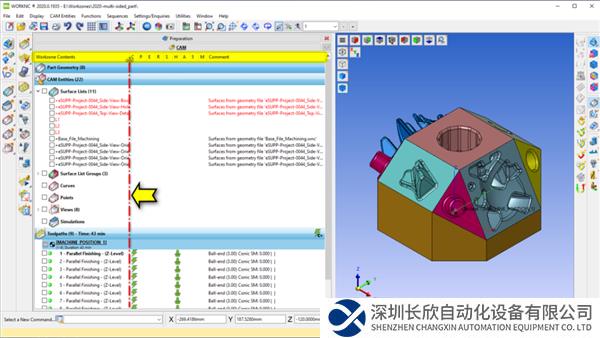

分辨率：默認 “工作區管理器” 顯示（刀具路徑部分）；在“工作區管理器” 中顯示列標題，通過軟件配置控制名稱的寬度：

02

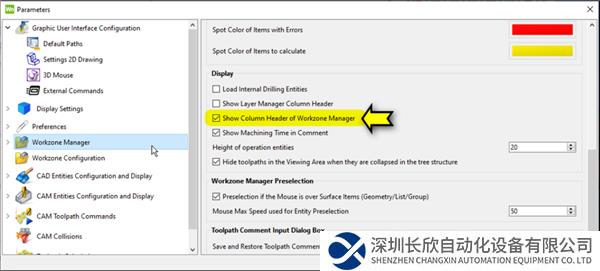

“軟件配置”對話框中，選擇“工作區管理器”分支，然后選中顯示“工作區管理器”的列標題框。

03

驗證此配置后，新標題將顯示在“零件幾何體”面板的頂部?？梢酝ㄟ^拖動工作區內容和“C”狀態標題之間的垂直分隔符來控制刀具路徑名稱的寬度，編程人員很輕松的看到刀具路徑全部狀態，而無需手動來拖動。
