了解PLC的通信協議和接口要求，不同型號的PLC可能有不同的通信協議和接口要求，因此請仔細閱讀您的PLC用戶手冊，以確保您能夠正確地連接和配置設備。連接RS232轉Profinet網關的RS232接口和PLC的通信接口。確保使用適當?shù)木€纜和連接器，并確保連接牢固。

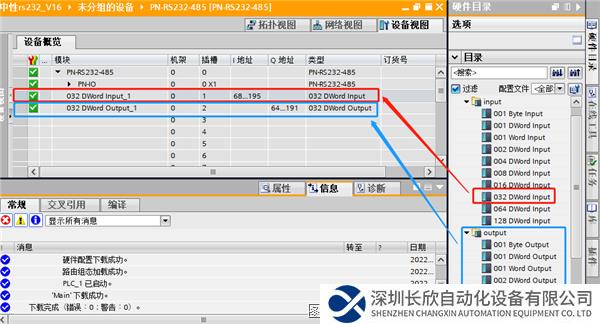

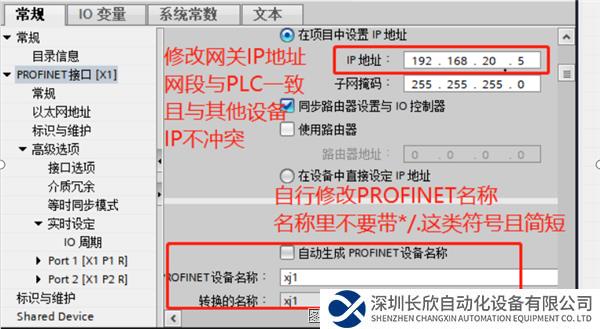

配置Profinet網關以與PLC通信。您需要設置網關的IP地址、子網掩碼、網關端口等參數，以便與PLC建立通信連接。您還需要根據您的PLC型號和通信協議設置相應的通信參數，如波特率、數據位、停止位等。啟動配置軟件并加載GSD文件。根據您的設備和網關型號，您需要加載相應的GSD文件以識別網關設備。在博圖軟件中，您可以通過“設備配置”選項加載GSD文件并添加網關設備。

建立Profinet連接。在配置軟件中，您需要建立Profinet連接以將網關與PLC關聯起來。在博圖軟件中，您可以通過“網絡視圖”選項創建新的Profinet連接，并將網關添加到連接中。配置通信參數。在配置軟件中，您需要配置網關的通信參數以與PLC匹配。這包括設置數據傳輸速率、數據位、停止位、奇偶校驗等參數。確保這些參數與您的PLC通信參數一致。

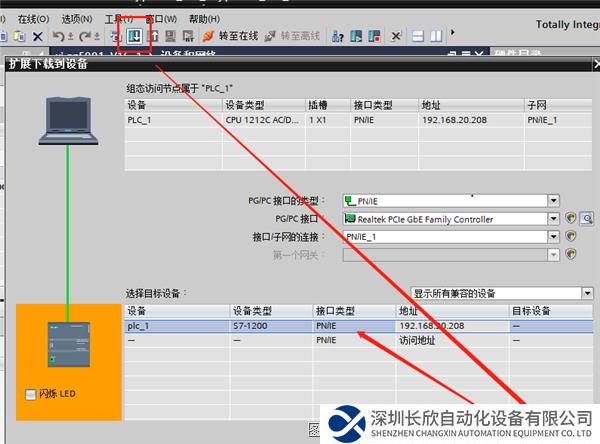

下載配置到PLC。完成上述步驟后，您需要將配置下載到PLC中。根據您的配置軟件和PLC型號，您可能需要使用特定的命令或菜單選項來下載配置。確保在下載過程中選擇正確的PLC地址和配置文件。測試通信連接。完成下載后，您需要測試通信連接是否正常工作。您可以通過發送簡單的測試信號或數據來驗證連接是否正常。如果一切正常，您應該能夠從PLC中讀取數據或發送控制信號到PLC。通過以上步驟，您應該能夠通過RS232轉Profinet網關成功連接PLC。如有更多疑問，建議咨詢專業技術人員獲取幫助。
