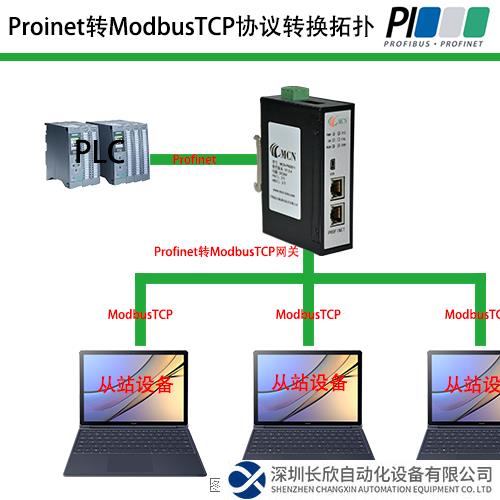

本案例旨在探討如何將Modbus TCP設備數據成功地接入到西門子PROFINET網絡中。為了實現這一目標，我們將使用西門子S7-1200型PLC以及耐特森Profinet轉ModbusTCP網關作為關鍵設備。為了模擬Modbus從站，我們將使用電腦安裝modbus poll軟件。首先需要了解Profinet和ModbusTCP這兩種協議的基本概念和特點。Modbus TCP是一種基于TCP/IP的通信協議，廣泛應用于工業自動化領域，具有簡單易用、穩定性高等優點。而PROFINET則是一種基于工業以太網的標準通信協議，由西門子等公司共同開發，具有高速、高效、可靠等特點。

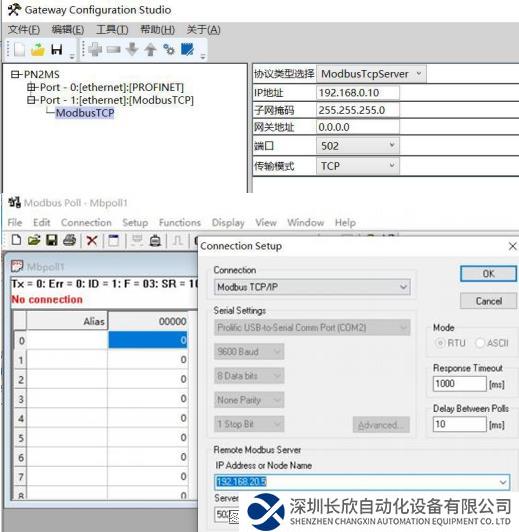

接下來，我們將通過以下步驟將Modbus TCP設備數據接入到PROFINET網絡中：第一步，配置Modbus TCP從站。在電腦上安裝modbus poll軟件，并設置相應的參數，包括從站地址、通信端口、數據格式等。確保Modbus TCP從站能夠正常工作，并能夠與Modbus主站進行通信。

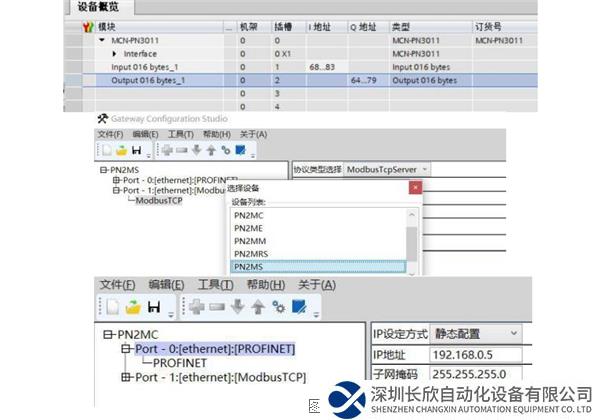

第二步，配置Profinet轉ModbusTCP網關。Profinet轉ModbusTCP網關具有Profinet到ModbusTCPT的轉換功能，能夠?qū)odbus TCP設備數據轉換為PROFINET協議數據。我們需要根據Profinet轉ModbusTCP網關的說明文檔，配置相應的參數，包括網關IP地址、PROFINET接口設置、Modbus TCP從站地址等。

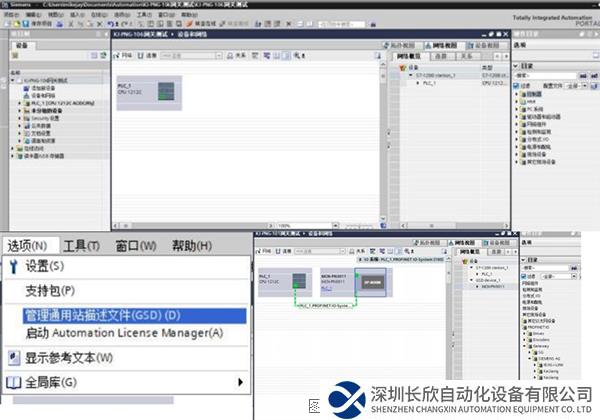

第三步，配置西門子S7-1200型PLC。將PLC連接到PROFINET網絡中，并根據PLC的編程軟件（如TIA Portal）進行配置。在PLC程序中，我們需要設置相應的數據塊（DB）和函數塊（FB），用于接收和處理來自Profinet轉ModbusTCP網關的PROFINET數據。

最后，通過測試驗證整個系統的連通性和數據傳輸?shù)恼_性。我們可以使用modbus poll軟件發送測試數據，觀察PLC是否能夠正確接收并處理這些數據。同時可以在PLC編程軟件中查看相應的數據塊和函數塊的輸出值，以驗證數據的正確性和實時性。通過Profinet轉ModbusTCP網關將Modbus TCP設備數據接入到西門子PROFINET網絡中，我們可以實現不同協議設備之間的通信和數據共享，為工業自動化領域提供了更加靈活和高效的解決方案。此外，隨著工業互聯網技術的不斷發展，該方案還可以與云計算、大數據等技術相結合，實現更加智能和高效的工業自動化解決方案。通過Profinet轉ModbusTCP網關將Modbus TCP設備數據接入到西門子PROFINET網絡中是一項重要的技術任務，需要綜合考慮各種因素，包括協議轉換、設備配置、數據傳輸?shù)?。通過合理的方案設計和實施，我們可以實現工業自動化領域的數字化轉型和升級，為企業創造更大的價值和效益。
