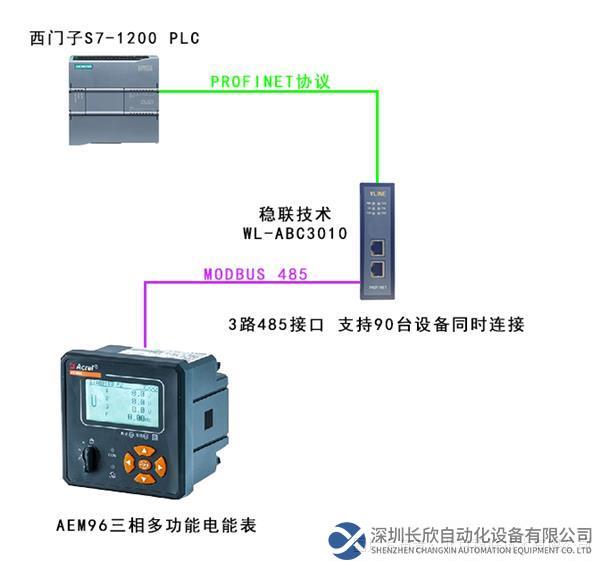

本案例是用北京穩聯技術有限公司生產的WL-ABC3010型Modbus 485轉Profinet網關將AEM96三相多功能電能表與PLC的配置案例，用到設備為西門子S7-1200PLC，WL-ABC3010型Modbus 485轉Profinet網關，AEM96三相多功能電能表。

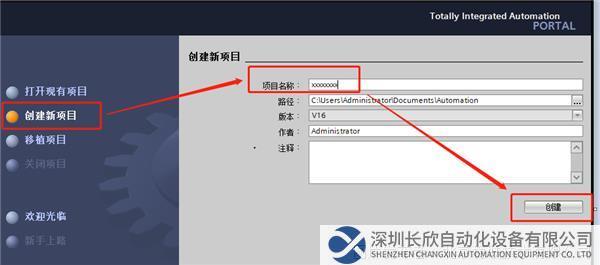

1、首先創建新項目文件；

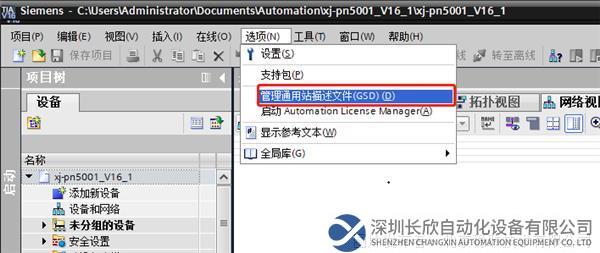

2、導入GSD 文件。將Modbus485轉Profinet 網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件；

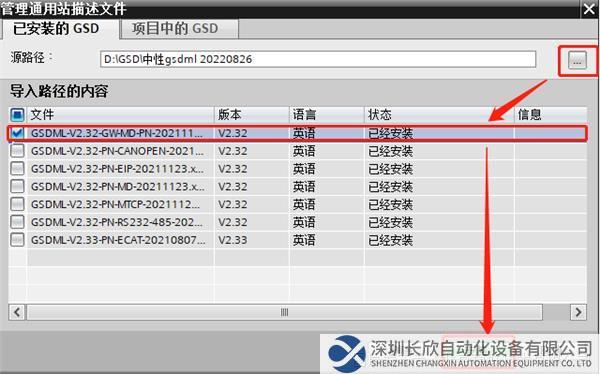

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功；

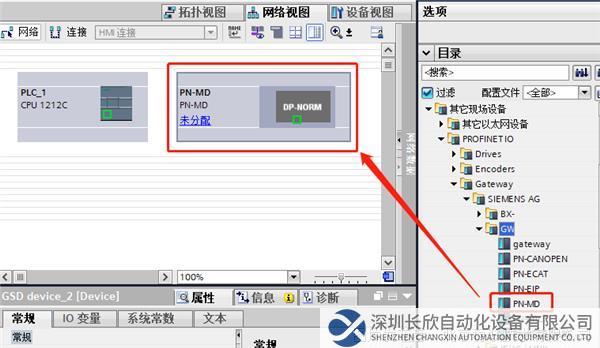

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，Modbus 485轉Profinet網關和PLC還沒有進行連接處在未分配狀態；

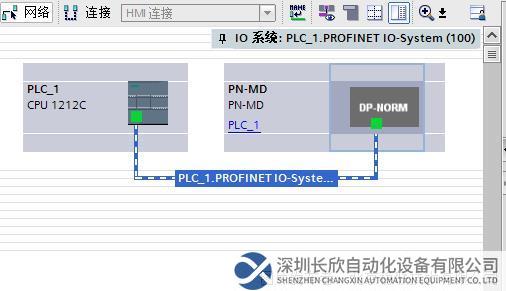

5、點擊未分配與PLC進行連接后就可以對Modbus 485轉Profinet網關的屬性進行參數的設定；

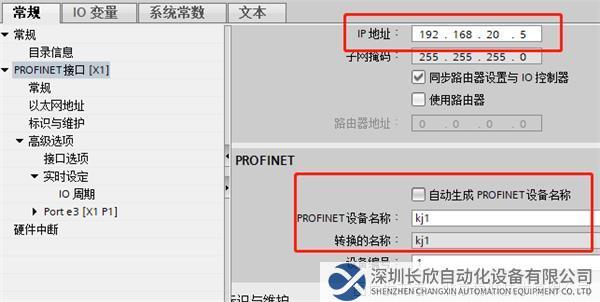

6、網關屬性，修改Modbus 485轉Profinet網關的IP地址和PROFINET設備名稱，需要注意的是設置Profinet設備名稱時，不要勾選自動生成PROFINET設備名稱；

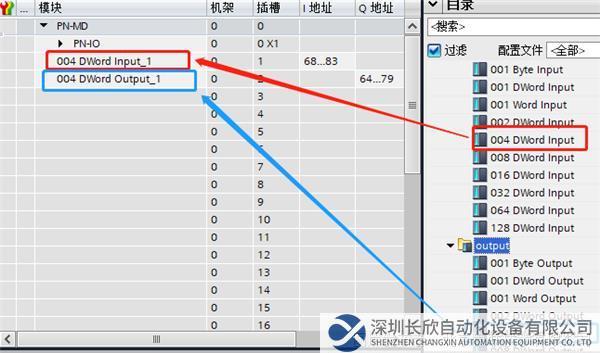

7、添加需要的輸入、輸出字節數，添加字節數根據需求進行添加；

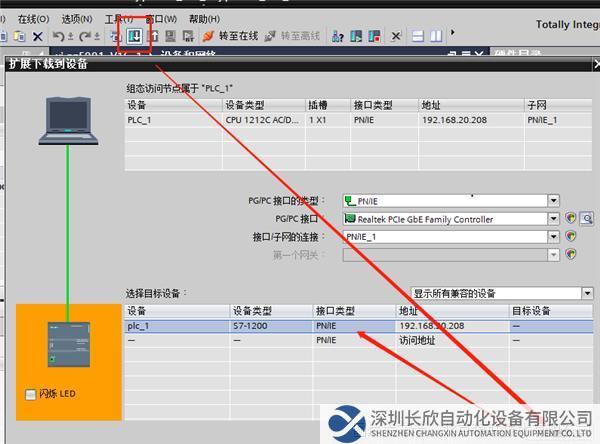

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

9、打開配置軟件Gateway Configuration Studio；

10、 點擊新建，選擇設備為PN2MRM3；

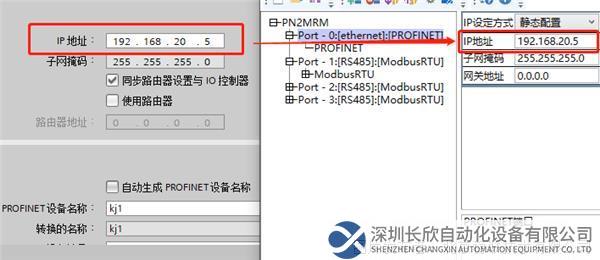

11、 配置軟件中的IP地址與博圖Modbus 485轉Profinet網關組態中的IP地址必須要一致；

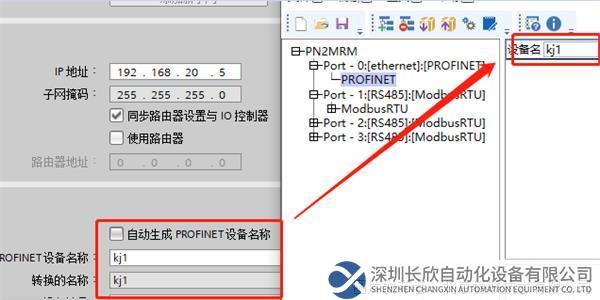

12、配置軟件中的Profinet與博圖Modbus 485轉Profinet網關組態必須要一致；

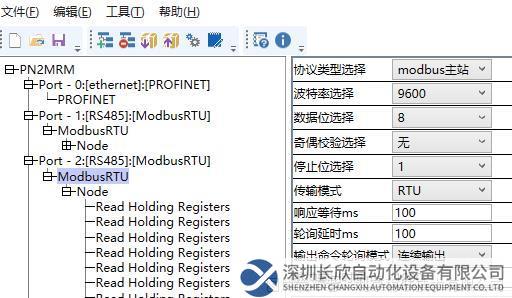

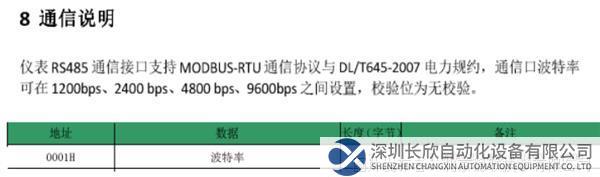

13、根據設備說明對波特率、字寬（數據位選擇）、奇偶校驗等參數進行配置；

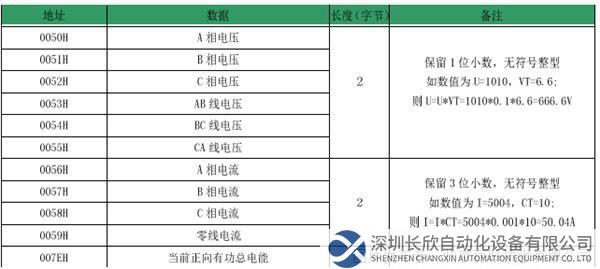

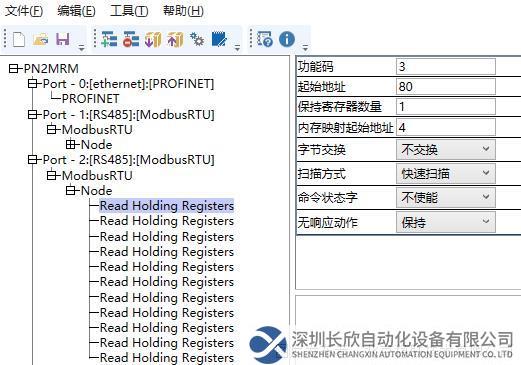

14、根據客戶要求讀取A相電壓B相電壓等11項參數，依圖地址參數如：十六進制0050H換算為十進制為80；字節長度為2個字節，即1個寄存器。以此類推0051H為81，0052H為82，007EH為126；

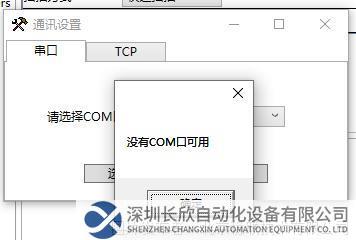

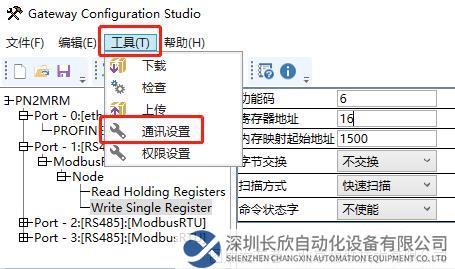

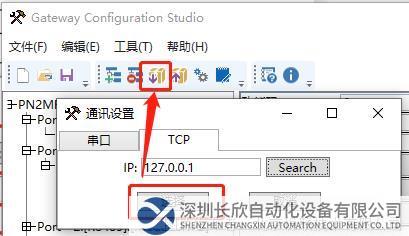

15、配置完成所有需要的參數后進行下載，點擊工具在點擊通訊設置；

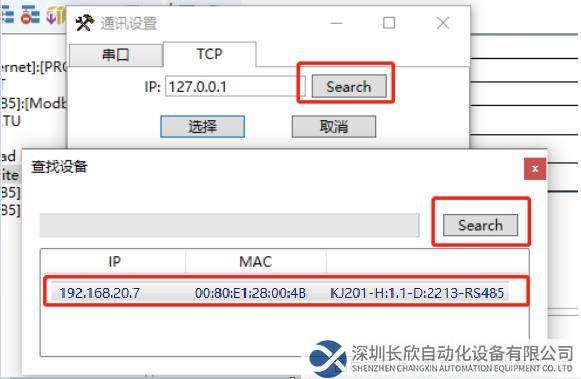

16、點擊Search進入到下一界面后再點Search雙擊下方紅框內IP及設備；

17、在博圖中打開監控表，對從站發送接收的數據進行監控；現場應用不同可以選擇的協議也不同，具體看情況選擇Modbus 485轉Profinet、RS232/485轉Profinet、Modbus TCP轉Profinet、CanOpen轉Profinet或者相關的EtherNET/IP協議等。
