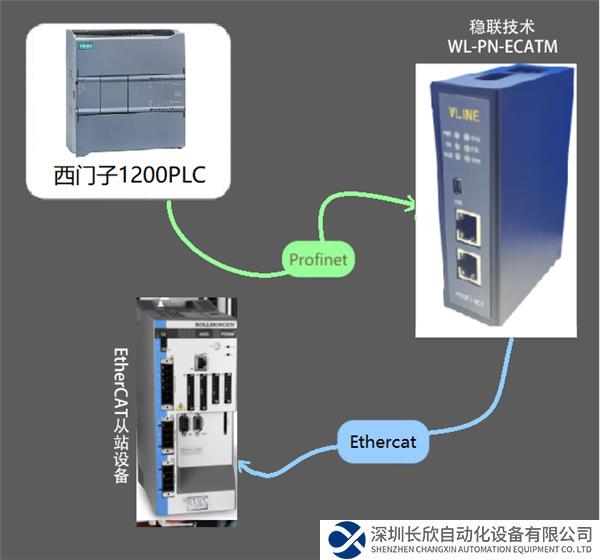

本案例是通過EtherCAT轉profinet網關（WL-PN-ECATM）連接kollmorgen驅動器將其接入西門子1200PLC的配置案例。用到的設備為西門子1200PLC一臺，穩聯技術EtherCAT轉profinet網關一個，kollmorgen驅動器一臺。

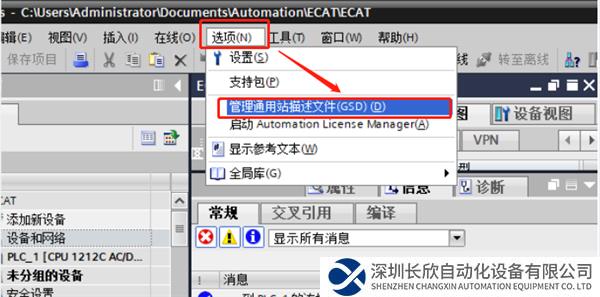

1、管理通用站描述文件。

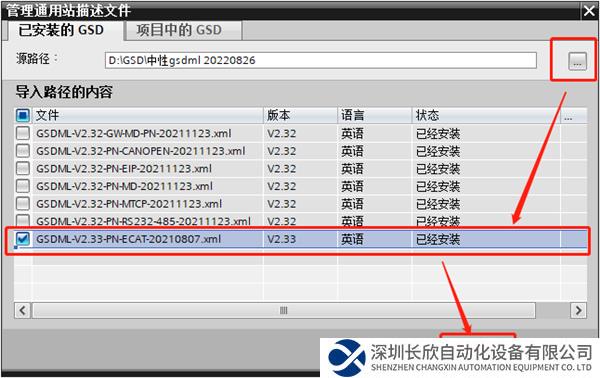

2、點擊右側“...”從查找GSD所在文件，安裝至成功。

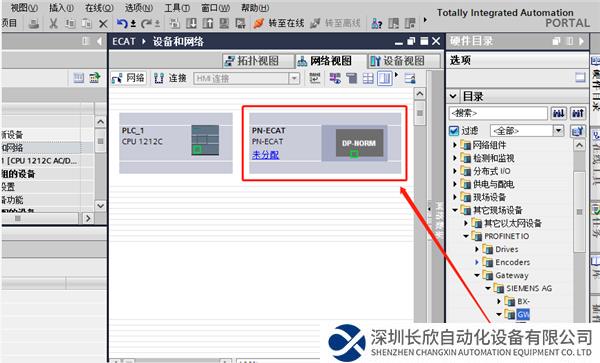

3、找到EtherCAT轉Profinet網關模塊進行組態。

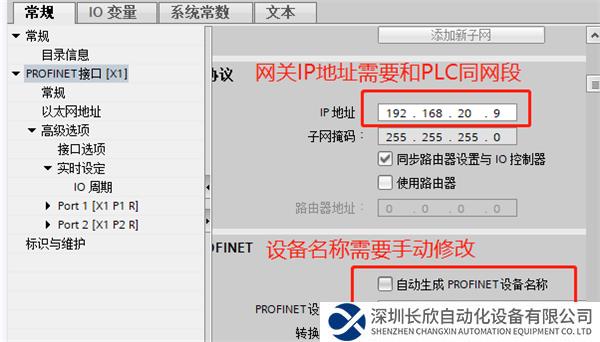

4、設置EtherCAT轉Profinet網關的IP地址和設備名稱，設備名稱需要將自動生成取消勾選并手動輸入簡短不帶有/*-、這類特殊符號。

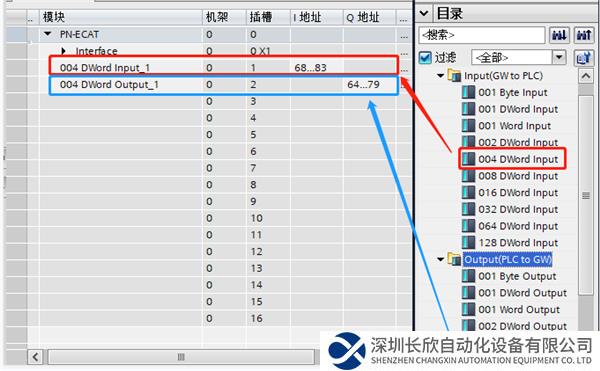

5、設置EtherCAT轉Profinet網關的輸入輸出字節數長度。

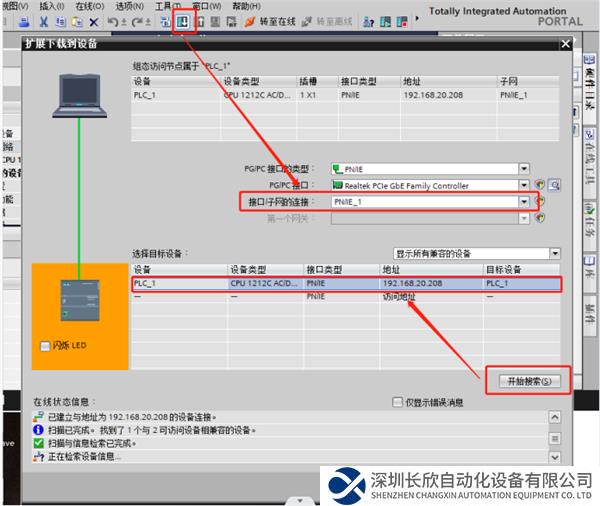

6、所有配置設置好，下載組態到PLC。

7、打開EtherCAT轉Profinet網關配置軟件進行ECAT設置。

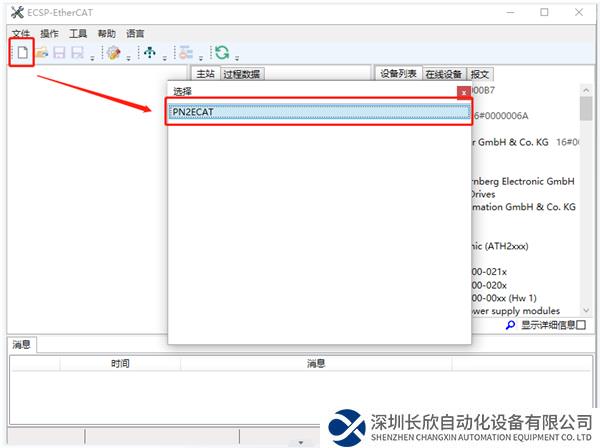

8、新建項目選擇PN2ECAT。

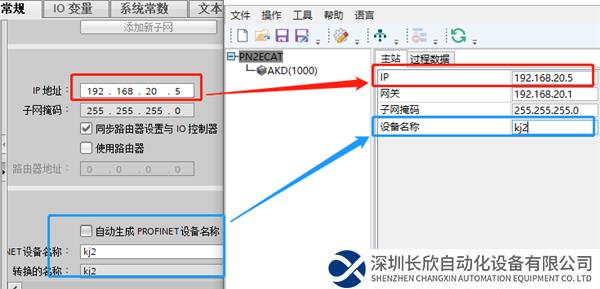

9、配置軟件的ip地址和設備名稱要和博圖一致，左側博圖EtherCAT轉Profinet網關IP地址和下方的PROFINET名稱要和右側的配置軟件完全一致。

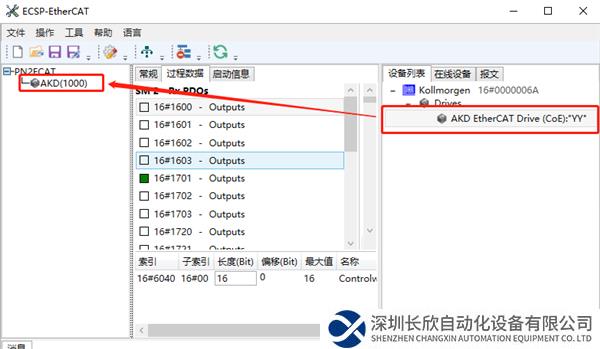

10、在設備列表中查找并選定所需設備。

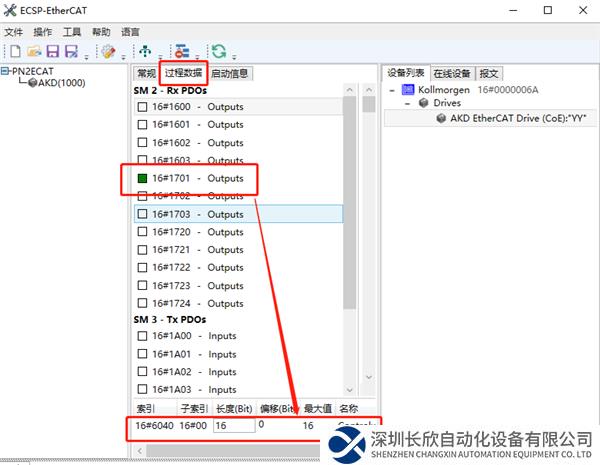

11、對從站設備進行參數配置，Sm2-Rx PDOs對應下方所添加的參數。

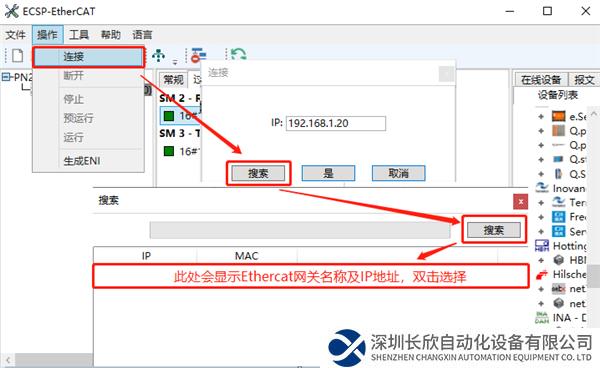

12、配置完成后進行連接步驟。

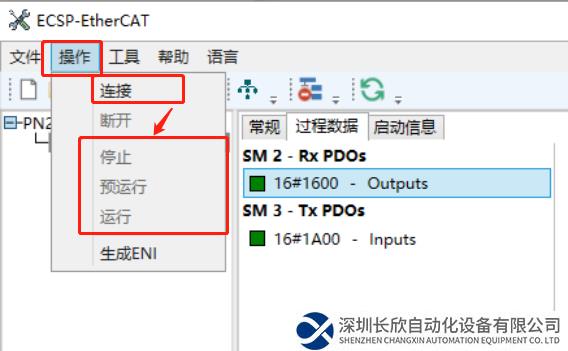

13、點擊菜單欄中的操作，再按照下圖操作即可。

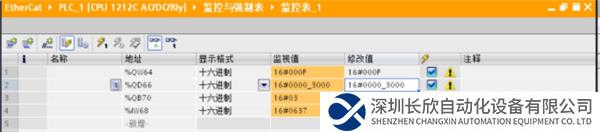

14、直接對對應的I、Q地址讀寫即可。
