在具有明顯小型化的市場中，特別需要能提供極佳靈活性的緊湊、堅固的信號接口。賓德M5彎腳面板安裝連接器，可以為自動化、機器人、計量和控制領域的重要空間應用中的設計師提供支持。

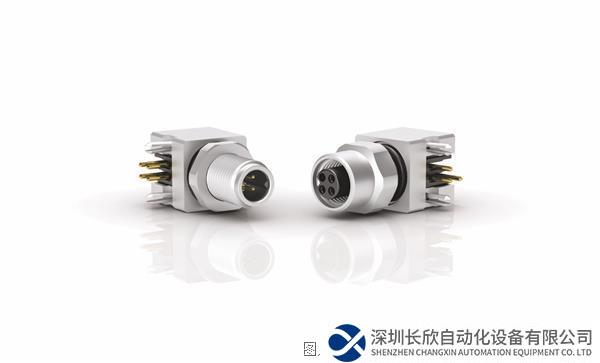

M5 707系列——彎角面板安裝版本 圖片：Binder

作為工業圓形連接器的領頭供應商，賓德推出了M5尺寸的緊湊型面板安裝連接器。707系列的3芯和4芯連接器；配備了用于PCB浸焊針腳；螺紋鎖緊確保了連接的可靠性。接口匹配并鎖定時，符合IP68防護等級要求。

無人機、協助機器人和計量系統

在無人機(UAVs)和協作機器人以及機器視覺相機和線性編碼器不斷擴大的市場中，對信號傳輸緊湊型接口的需求不斷增長。在這些和相關的應用領域，一方面正在設計高度專業化和個性化的系統。另一方面，極強的穩定性是其工程的一個核心方面。因此，客戶對機電互連的需求主要涉及使用中的靈活性和穩健性，以及始終如一的高質量部件。在這里，特別節省空間的M5設計與螺紋鎖緊提供了一個極其可靠的連接解決方案。在賓德707系列中，將有彎腳面板安裝連接器可供選擇。

設計特點

M5彎腳面板安裝連接器配備有略微張開的定位銷。肉眼幾乎看不見，即使在焊接觸點之前，這些定位銷也能確保對PCB板上產品的最佳保護，防止扭曲。另一個優點是配備更深的O形圈，防水效果更好。當面板安裝部件連接時，O形圈受外殼擠壓，從而提高密封效果?；旧喜豢赡芤蜻^度擰緊而破壞密封圈。M5彎腳面板安裝連接器的寬度僅為7.5mm。這明顯小于通常連接器的尺寸，這有助于在密閉空間中使用。

Guido Werner在賓德擔任了十年產品經理，他對小型圓形連接器設計的潛力深信不疑：“我們已經關注到亞洲制造商多次嘗試復制這些連接器。然而，除了降低成本的好處外，我們的客戶在實際使用中一次又一次地意識到，‘德國制造’仍然處于不可撼動的地位?！?，Werner報告稱，大多數客戶是有經驗的，而且繼續訂購賓德產品，現在確信不會在質量和可靠性方面妥協——即使是對于一個小型連接器也是如此。

關鍵參數

賓德707系列彎腳法蘭連接器額定電壓為60 V；額定電流為1 A；可承受高達1.5 kV的脈沖電壓；插針黃銅鍍金；外殼和螺紋鎖緊的螺紋環均由黃銅制成；主體由液晶聚合物（LCP）制成。根據IP68防護等級，可防止灰塵和永久浸入水中（1.8bar，24小時）。設計用于-25°C至+85°C的工作溫度，其插拔周期超過100次。
